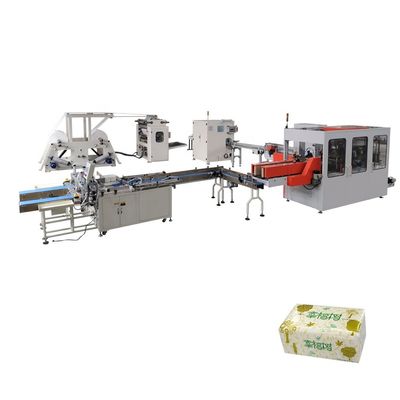

Rolo enorme que dobra a linha de produção do tecido facial/a máquina embalagem do lenço de papel
Descrição
A linha de produção facial do lenço de papel do servo motor com máquina de embalagem tem as vantagens da operação simples, eficiência alta da produção, e mantendo o consistente dos produto acabados, com a produção totalmente automático, a quantidade de trabalho da produção pode ser reduzir extremamente, salvar assim a produção e o custo de controlo. Converte o rolo enorme no lenço de papel facial dobrado. A linha inteira trabalho lisamente e para correr estável, salvar os custos laborais. É a melhor escolha para o lenço de papel facial de produção.
Especificação
SISTEMA DE DOBRAMENTO
|
Largura do rolo enorme
|
2900mm
|
|
Tamanho desdobrado
|
190/200±2mm
|
|
Tamanho dobrado
|
95/100±2mm
|
|
Velocidade de projeto
|
170m/min
|
|
Velocidade da produção
|
140m/min (dependa do tamanho)
|
|
Diâmetro do rolo enorme
|
≤1500-3000mm (o outro tamanho a pedir)
|
|
Suporte do desenrolamento
|
2~6ply, condução do indivíduo (para pedir)
|
|
Sistema de dobramento
|
Dobradura da sução do vácuo
|
|
Tipo de dobramento
|
Interfold da dobra de V
|
|
Cortando o sistema
|
Reparo superior da faca, faca inferior que gerencie
|
SISTEMA DE TRANSFERÊNCIA
|
Estrutura de transferência
|
Servocontrol, auto transferência
|
|
Contagem
|
Ajustando-se no LCD, na auto contagem e na transferência
|
|
Modelo de contagem
|
100~250sheet
|
|
Velocidade de transferência
|
≤7times/min
|
|
Grupo dos produto acabados
|
Automático
|
|
Sistema da reviravolta
|
Automático
|
|
Sistema do alisamento
|
Automático
|
ACUMULADOR
|
Armazenamento
|
160PCS
|
|
Máximo descarregue a velocidade
|
15PCS/min
|
|
Poder
|
4.4KW
|
CORTANDO O SISTEMA
|
Modelo do cortador
|
FC150-2L
|
FC200-2L
|
|
Velocidade
|
150cuts/min
|
200cuts/min
|
|
Linha de alimentação
|
Linhas dobro
|
|
Sistema de moedura
|
A moedura pneumática, parâmetro pode ser ajustada no painel de controle
|
|
Alimentação de moedura
|
Moedura de alimentação automática para a lâmina circular
|
|
Tamanho circular da lâmina
|
Φ610mm
|
|
Comprimento de corte
|
Ajustado no painel de controle, tolerance≤±1mm
|
|
Cortando a tolerância vertical
|
Tolerance≤±1mm
|
|
Tolerância do comprimento de corte para duas extremidades
|
Ajustado no painel de controle
|
Especificação principal
1. equipado com o aço a de aço ou a de aço ao rolo de gravação de borracha, separando pneumaticamente.
2 . carga pneumática do rolo enorme, papel pneumático que conduzem, additionustment stepless da velocidade, e controle de tensão da Web.
3 . equipado com o tipo bomba das raizes de vácuo para o corredor estável da máquina.
4 . o slititng pneumático do ponto e o corte completo estão disponíveis para fazer a vária largura dos produtos.
5 . equipado com o dispositivo de gravação da borda para manter junto as dobras
6 . sistema de guiamento do rolo enorme disponível.
7 . a máquina parará quando o papel borken, ele evita o desperdício causado por nenhum papel ou por papel quebrado.
8 . a Web pode ser rosqueada na máquina pelos dois botões do jarro, é mais segurança e mais fácil rosquear a Web.
9. Parte fundamental que lubrifica regularmente automaticamente.
10. o log do tecido facial considerou máquina de corte é uma máquina orbital da serra projetada especialmente para produtos da inter-dobra, como tecidos faciais da inter-dobra e tecido de toalete inter da dobra, etc., este log do tecido facial considerou que máquina do cutitng esteve construído com a tecnologia a mais atrasada no sistema de movimentação, no toincrease a estabilidade e na qualidade eletrônicos e servo dos cortes.
11. o tecido facial dobrado pode ser alimentação de embalagem pelo transporte, e então embalagem na máquina automaticamente.
As peças elétricas e outras peças marcam
|
NÃO
|
Nome
|
Tipo
|
Lugar original
|
|
1
|
Motor
|
Siemens
|
China
|
|
2
|
Peças pneumáticas
|
Omron
|
Alemanha
|
|
3
|
Bomba de vácuo
|
Longtech
|
Taiwai
|
|
3
|
Conversor de frequência
|
Delta
|
Taiwai
|
Descrição do produto
Produto de alta qualidade do papel de máquina do tecido facial que faz a maquinaria
Características:
Tecido facial que faz o fluxo de funcionamento da máquina: Os rolos enormes que foram cortados na largura desejada são cortados pelos cilindros de corte, e interfolded então em folhas retangulares interoverlapped do tecido facial.
Esta máquina adota a movimentação independente do servo motor, e functings de marcação automáticos automáticos do controle de tensão de papel. Ele featurse da dobradura de alta velocidade, agradável e da operação fácil.
aço da ordem 1.Can aos rolos de gravação de borracha, separados pneumaticamente.
cremalheira 2.Wallboard e estabilidade de corrida da máquina e extremamente bom e rápido.
carga do rolo 3.Pneumatic enorme, papel pneumático que conduzem, additionstment stepless da velocidade, e controle de tensão da Web.
4.Equipped com tipo bomba das raizes de vácuo para o corredor estável da máquina.
vária largura dos produtos 5.Make como a exigência.
6.Equipped com a unidade de gravação da borda para manter junto o plise.
a máquina 7.The parará quando o papel quebrado. Evita o desperdício causado por nenhum papel ou por papel quebrado.
a Web 8.The pode ser rosqueada na máquina pelos dois botões do movimento, é mais seguro e mais fácil rosquear a Web.

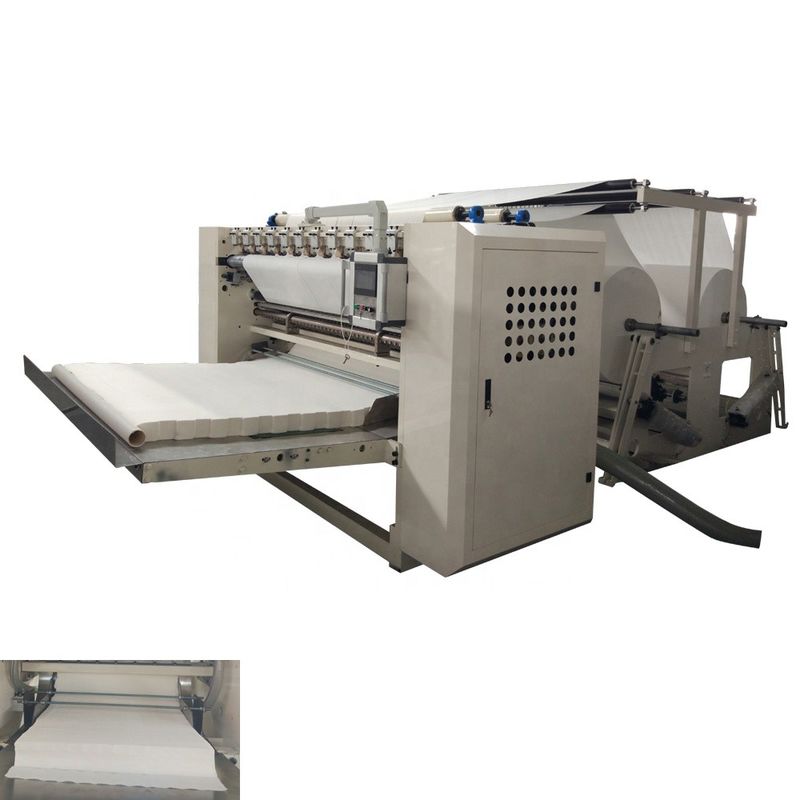

1. Especificação da máquina da dobradura do tecido facial:
|
Modelo de máquina
|
SYM-190/6L (o outro tamanho a ser especificado)
|
|
Os produto acabados desdobraram o tamanho
|
95x (120-210) x2mm
|
|
Tamanho de dobramento dos produtos
|
190x (120-210) x2mm
|
|
Largura da matéria prima
|
1260mm
|
|
Diâmetro da matéria prima
|
1200mm
|
|
Diâmetro de núcleo da matéria prima
|
76.2mm
|
|
Capacidade de saída (8 horas)
|
2000-3000kg
|
|
Unidade de gravação
|
Aço à borracha
|
|
Gravação da borda
|
Aço à borda de aço que grava, regulamento pneumático independente
|
|
Cortando a unidade
|
Corte pneumático
|
|
Poder servo principal de Moter
|
5.5kw
|
|
Desenrole o poder do motor da frequência
|
1.5kw (2 unidades)
|
|
Sistema do vácuo
|
bomba de vácuo de 18,5 quilowatts (ventilador das raizes de Taiwan)
|
|
Sistema pneumático
|
Compressor de ar 3HP, pressão mínima 5kg/cm2PA (fornecedor pelo usuário)
|
|
Sistema de condução
|
Correia de sincronismo
|
|
Dimensão
|
5870x2800x2207mm
|
|
Peso
|
Aproximadamente 5 toneladas
|
2. Especificação da máquina de corte da serra do log do monocanal:
|
Designação
|
Valores de parâmetro
|
|
O comprimento do nenhuns eliminou o tecido facial
|
mínimo 500mm
|
|
A altura do tecido
|
30~130mm
|
|
Velocidade da máquina
|
20~150cut/min
|
|
Velocidade de funcionamento
|
20~120cut/min
|
|
Diamete exterior da lâmina redonda
|
Φ610mm
|
|
Velocidade superior de corte de papel de faca circular
|
980R/min
|
|
Especificação dos produto acabados
|
70~300mm
|
|
Largura de papel
|
70~110mm
|
|
Comprimento de corte
|
70~300mm
|
|
Comprimento restante
|
20~65mm
|
|
Poder
|
11KW
|
|
Fonte de alimentação
|
380V 50Hz
|
|
Fonte de ar
|
0.5~0.8MPa
|
|
Tamanho da máquina
|
4600*1700*2500mm
|
|
Peso da máquina
|
2300~2600kg
|
|
Freio
|
Ajuste do parâmetro (auto/manual)
|
|
Piso apontando a faca
|
Ajuste do parâmetro (automóvel)
|
|
Faca apontando pneumática
|
Ajuste do parâmetro (auto/manual)
|
|
Ar do sopro
|
sem
|
|
O interruptor de pressão total
|
Valor (não)
|
|
Relação homem-máquina
|
DELTA
|
|
Cambiador de frequência
|
|
|
Movimentação servo
|
DELTA
|
3. Especificação da máquina de embalagem do tecido facial:
1. Adotando a maneira de embalagem envolvendo, dobrando-se e selando com estrutura compacta, faz o olhar do pacote bonito e o selo apertou.
2. controlado pelo regulamento stepless, pelo tela táctil e pelo PLC da velocidade, a exposição na relação da humano-máquina faz a manutenção mais simplesmente.
3. aplicado com o transporte de alimentação dearranjo, é conveniente conectar o transporte com a linha de produção automática, salvar os custos laborais ao máximo.
4. Salvar muito material de embalagem por meio da verificação da fotocélula, servo que seguem, e auto-parada do filme que alimenta sem produto.
5. automatização alta, profissão alta, eficiência elevada e menos problema.
6. Com escala largamente de embalagem do tamanho, os vários tamanhos de embalagem podem rapidamente ser intercambiados.
|
Tamanhos do tecido:
|
L: 150-400mm W: 150-200mm H: 35-150mm
|
|
Velocidade de embalagem:
|
40-70 sacos/minuto
|
|
Suprimento de ar:
|
0.5-0.8MPa
|
|
Peso da máquina:
|
3300kg
|
|
Dimensões exteriores (LxWxH):
|
5885x3560x1925 (milímetro)
|
|
Poder de aquecimento:
|
3.6kw
|
|
Poder do motor:
|
3.6kw
|
|
Tamanho de embalagem:
|
≤230x190x100 (milímetro)
|
|
Ruído de trabalho:
|
≤78dB
|
|
Filme de embalagem:
|
CPP
|
|
Tipo da fonte de alimentação:
|
380V, 50Hz
|
4.Specifications sacos máquina de embalagem de dois das tomadas semi automáticas da multi:
|
Tamanho de embalagem
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Velocidade de embalagem
|
10-20 saco/minuto
|
|
Pressão de gás
|
0.5mpa-0.8mpa
|
|
Tensão & frequência
|
380V, 50Hz, 3Phase
|
|
Poder total
|
0.8kw
|
|
Peso
|
1000kg
|
|
Dimensão total
|
4900x1650x1280mm
|
|
Saco de lenço de papel (uma fileira/duas fileiras)
|
Saco de lenço de papel (uma fileira/duas fileiras)
|
