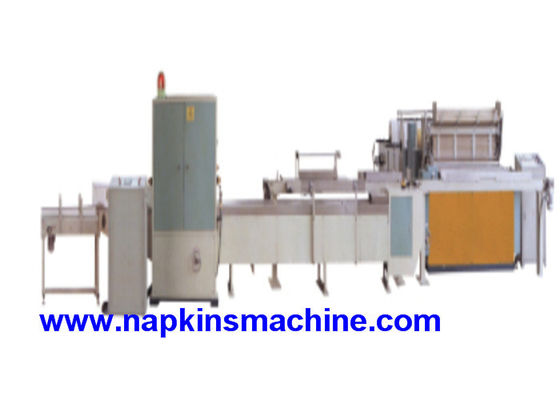

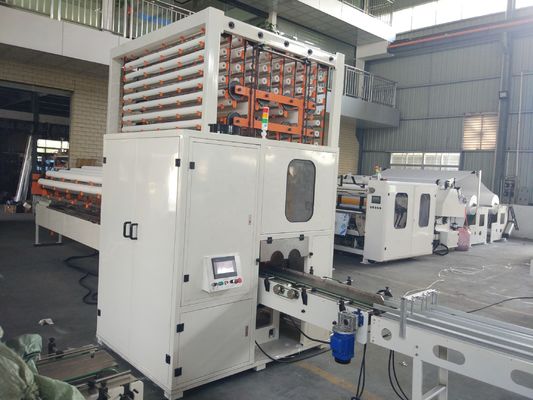

Máquina automática da fabricação do tecido do rolo enorme de Rewinder

Linha de produção industrial do papel higiênico do rolo enorme de Rewinder automático





Descrição



O rolo automático completo do lenço de papel do toalete que faz a linha de produção da máquina é o modelo o mais novo que é promovido na base de nossa re-dobadoura automática quondam e estrangeiro



tecnologia.



Muita tecnologia do controle avançado é usada nesta linha, como: Sistema de controlo de lógica do programa; HMI;

um interruptor chinês-inglês do botão; movimentação síncrono da conversão de frequência; integração dos mecânicos, dos elétricos e da foto. É



equipado com a informação inteira do problema. Pode detectar e ajustar cada ação do rewinder



para manter automaticamente o rewinder na situação ótima. Por exemplo: Há um sistema da tensão da Web dentro



a linha, pode controlar a velocidade de acordo com a tensão da Web assim que pode adaptar o tipo diferente de rolo enorme.

Assim é a melhor escolha para produzir o tecido de banheiro da parte-categoria e a toalha de cozinha para a empresa de papel.



as características do rewinder são como segue:
1, Unwind é equipado com o sistema de controlo da conversão de frequência do laço fechado.
2, quando as Web não alinham, você pode operar sobre a tela do botão do toque para mover o rolo enorme até Web



alinhe.
3, quando a unidade do núcleo não pode detectar o núcleo ou o núcleo se usará acima, a máquina alarmar-se-ão para dizer o operador ou



trabalhadores para pôr alguns núcleos sobre o suporte do núcleo.
4, quando a máquina está correndo, Web interrompem de repente para a razão da mudança da velocidade agudamente do problema



do rolo enorme.
5, grau de tensão podem ser ajustados quando um log rebobinar. Pode produzir o grau diferente de



tensão em um log.
6, quando um log está rebobinando, o núcleo seguinte estão prontos.
7, para a razão de usar tecnologia avançada: Sistema de controlo de lógica do programa; movimentação synch-ronous da conversão de frequência; integração dos mecânicos, dos elétricos e da foto.
8, quando o log terminado vêm atar o aferidor, o aparamento, a pulverização da colagem e a selagem podem ser terminados no



a mesma hora.
9, a unidade de gravação e o aplicador da colagem, unidade de gravação da borda, sistema de impressão são ordem pelo cliente.





Parâmetro





Primeira parte



Máquina de Rewinder



Parâmetro técnico principal
Fonte elétrica	380V, 50Hz, PH 3
Diâmetro terminado do rolo	90-150mm
Diâmetro de núcleo terminado do rolo	Φ 48 milímetros
Diâmetro da matéria prima	≤Φ 1100 milímetro (outros tamanhos podem ser personalizados)
Diâmetro de núcleo da matéria prima	3" (76,2 milímetros) (outros tamanhos estão disponíveis)
Largura da matéria prima	1750mm, somente para produzir o rolo do papel da cozinha
G/M do papel cru	19-25g
Perfurando o passo	105~160mm
Velocidade	120-150 medidores/minuto
Ajuste do parâmetro	Painel da operação do painel LCD do botão do toque
Controlador de programa	Controlador programável (PLC)
Condução do mecanismo	movimentação de correia síncrono
Rolo de gravação	Rolo de gravação do poliuretano
Tipo de gravação	Ponto a ponto
Unidade da cor	Sem impressão a cores
Unidade da laminação	Com laminação
acumulador	Um grupo
	prateleiras de 40 partes qual pode ser loja 20 partes de rolo terminado
Suporte de papel do desenrolamento	2
Poder	Controle de velocidade variável da frequência, 32KW
Tamanho da máquina	9500×3100×2200mm (L×W×H)
Peso	12000kg



Segunda parte



Cremalheira de papel do armazenamento



comprimento de rolo do toalete	1800mm (outras especificações precisam a feito-à-medida)
diâmetro do rolo de toalete	Φ95mm~Φ140mm
Quantidade do papel da loja	150~160 rolos
Velocidade da loja	25 rolos/minuto
Quantidade do papel da loja	40 opcionais ao rolo 400 de papel (as especificações precisam de ser feito-à-medida)
Tamanho da máquina	4000*3000*5500mm (Especificações de acordo com o tamanho real)
PLC	PLC (delta)



Terceira parte



Máquina da serra do log





Comprimento do rolo de toalete	1750mm (outras especificações precisam a feito-à-medida)
diâmetro do rolo de toalete	Φ105~φ115mm (outras especificações precisam a feito-à-medida)
velocidade de projeto	120 corte /min
velocidade estável	100 corte /min
Apontar o sistema	O intervalo de tempo pneumático, moendo é ajustável
Sistema de condução	Servos motores do delta
poder	11KW
tamanho da máquina	6500*2500*2000mm (Outras especificações de acordo com o tamanho real)
tamanho da lâmina	φ610*4.7 (milímetro)
tensão	380V 50HZ
peso da máquina	4.5T



Quarta parte



Máquina de Rolls/embalagem do bloco



poder	220V 50HZ
O poder principal do circuito	0.74KW
O selo de selagem que corta o transformador de poder	0.45KW
poder total	1.19KW
pressão de ar	0,4---0.5MPA

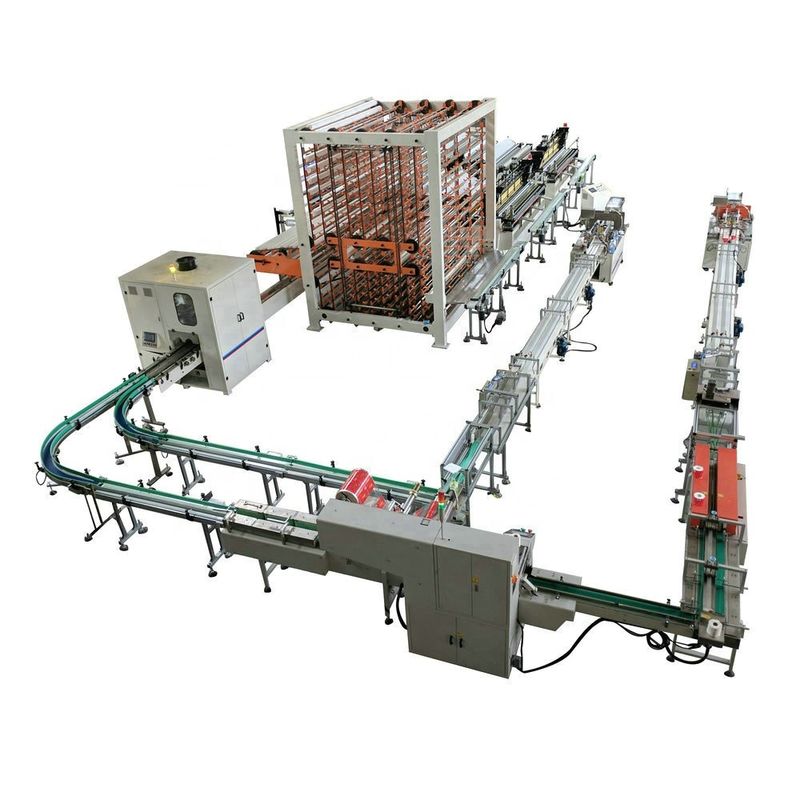

Linha de produção incluir da máquina do rolo do papel higiênico







1 . um grupo de papel higiênico automático completo que rebobina e máquina de perfuração





2 . um grupo de log automático completo considerou a máquina





3 . um grupo de máquina de embalagem múltipla automática completa dos rolos









Maquinaria da fatura de papel higiênico características principais







1 . Adotando com tecnologia de programação do PLC do tipo avançado de Siemens,



2. adotando com ajustes do parâmetro da tela de toque de Siemens.



3 . Suportes do rolo enorme: 2.  Cada rolo enorme tem o ajustador de tensão independente e o dispositivo de ajuste de direitas, e a correia larga pneumática para alimentar o papel,



4 . Pneumático levantar a função do rolo enorme ilumina extremamente a intensidade do trabalho dos trabalhadores





5 . A auto função da máquina da parada quando o material é usado acima minimizará o desperdício de matéria prima.



6 . Continue que adiciona o dispositivo de alarme do núcleo do rolo.



7. velocidade da máquina:  180-200m/min



8 . Auto aparamento da borda, colagem que pulveriza e que sela synchronously em uma vez.





9. fluxograma da produção:  Rolo enorme Unrewinding ---Laminação da colagem (tecido de gravação) ---Perfurando o tecido---Aparamento da borda e colagem do pulverizador ---Log terminado do papel higiênico
