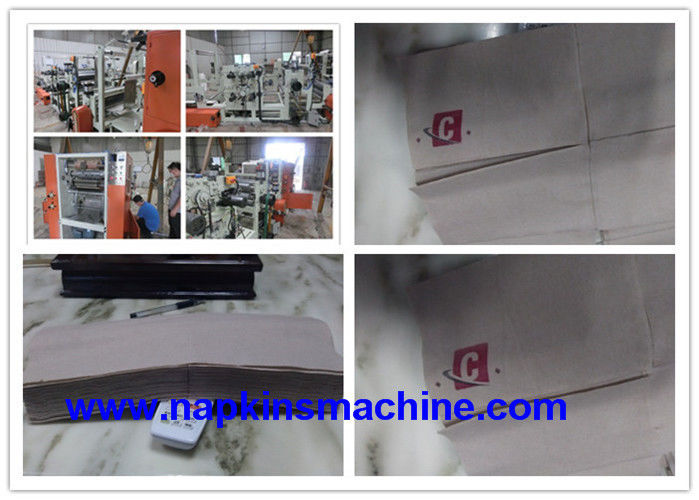

600 máquina da dobradura do guardanapo do PLC da dobra das partes/minuto 4

Máquina mecânica do guardanapo de papel de 4 dobras/máquina fabricação do lenço de papel

Descrição

A máquina mecânica do guardanapo de papel de 4 dobras/a máquina fabricação do lenço de papel usded para produzir   tecido do guardanapo do interfold. O tecido do guardanapo do interfold é a primeira dobra 4 mecânica e entra então no cyliner e no interfold.

O fluxo de trabalho: Suporte traseiro---Impressão a cores---Gravação---dobra 4---nterfold---Painel da saída

Parâmetro


Característica principal
1.    Velocidade: 600pieces/min com impressão de duas cores, 800sheets/min sem impressão a cores
  2.    Tipo de dobramento: Guardanapo de Interfold: primeira 1/4 de dobra e então dobra V
3.    Gravação: aço a forrar
4.    Rolamento: NSK (Japão)
5.    Aço: SKD (Japão)
6.    PLC: Siemens
7.    Conversor de frequência Siemens
8.     Peças pneumáticas AIRTAC
9.     DOENTE alemão fotoelétrico do interruptor (olho de mágica)
10.  Impressão de duas cores
11. rolo da impressão a cores: rolo cerâmico
12. Com rolo do calendário
13. Ajuste do parâmetro: Tela táctil
14. Largura de papel crua: 660mm
15. Diâmetro exterior máximo. Do papel cru 1500mm
16. Diâmetro interno. Do núcleo de papel cru 3' ‘e 6"
17. Material do tecido: uma dobra: 17-26g/s2 duas dobras: 16-22g/s2
18. Desdobrando o tamanho do tecido: 21.4*33cm
19. Sistema de Automatic Tension do mecânico

Introdução de peças principais

Papel cru

(1) tamanho: Diâmetro cru do rolo do pai<1500mm>
(2) material: 13-15g/m22 dobra, dobra 17-22g/1
(3) diâmetro interno: 76.2mm e 6"
(4) desdobrando o tamanho do tecido: 214mm*330mm
(5) larguras de papel cruas: 660mm

parte dealimentação

(1) umas camada e correia para entregar o papel e controlado pela bomba;
(2) carga automática do rolo enorme
(3) ajuste manual de papel cru para ajustar a esquerda e o direito do rolo enorme
(4) um eixo para o rolo enorme para peças sobresselentes é fornecido; o total com os eixos da máquina dois é oferecido.

Peça do calendário

Rolo do calendário de dois grupos

Peças imprimindo de duas cores

Rolo cerâmico de dois grupos para a impressão a cores

Parte de gravação

(1) um aço do grupo para forrar o rolo (o alinhador longitudinal obtém a confirmação do comprador)
(2) controle de pressão mecânico
dispositivo da limpeza de pano de algodão (de 3) e de óleo de parafina

Parte de dobramento

(1) função de papel de condução do rolo, a tensão de dobramento da parte dianteira ajustável
(2) contando o dispositivo: Tipo pneumático da deslocação
capacidade (de 3): 600pieces/min com impressão de duas cores, 800sheets/min sem impressão a cores

Unidade de controle

(1) dispositivo da conversão de frequência
(2) função de contagem automática
dispositivo da emergência (de 3)
tensão (de 4): C.A. 480V 60HZ
a pressão de ar (de 5) exigiu mais de 0,5 MPA (fornecidos pelo usuário), fluxo de ar para a máquina dos grupos do todo sete: 4.5m^3/min


Lista de peças de reposição para

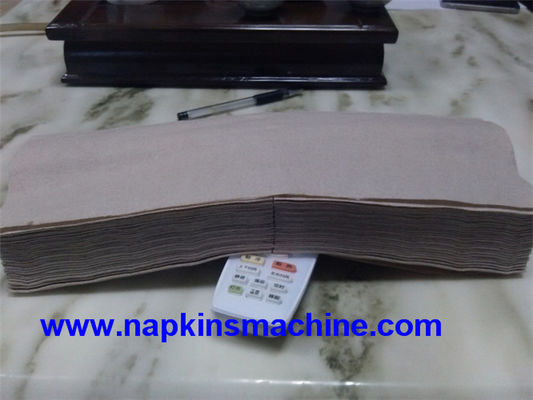

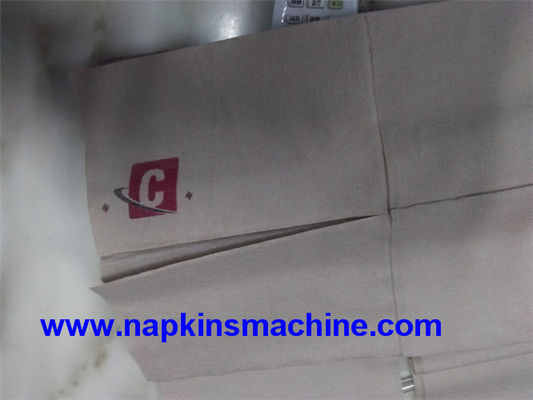

Tecido do guardanapo de Interfold


Relação video de Youtube:

Máquina do guardanapo de Interfold

http://youtu.be/zUgbWWTuqAw

A máquina de gravação da dobradura do guardanapo da impressão a cores é cortar através da bandeja de papel após a impressão, gravando e dobrada automaticamente em um guardanapo quadrado ou retangular-dado forma.

Claro e brilhante com imprimir, accuarcy coberto, alta velocidade estacionária, é o processamento do equipamento especial para guardanapo de primeira qualidade.


1. Sistema de movimentação da correia da transmissão;
2. o dispositivo de impressão a cores adota a impressão flexível, o projeto pode ser projeto especial para você, usa rolos priting da tinta da corda do anilox da cor profissional.
3. dispositivo de rolamento do papel de harmonização do teste padrão, teste padrão significativamente;
4. fileira de contagem eletrônica da deslocação da saída;
5. placa de dobramento com a mão mecânica para dobrar a forma do papel, e então o corte pelo cortador da serra de fita;
6. Outros modelos padrão podem ser personalizados.

Especificação:

Tamanho desdobrando-se terminado		200x200~400x400mm
Tamanho da dobradura Finished		100x100~200x200mm
Diâmetro de papel baixo		1100 milímetros
Diâmetro de núcleo de papel baixo		76,2 milímetros
Capacidade de processamento		400~500pcs/min
Unidade de gravação		Rolo de aço do rolo e das lãs
Contando o sistema		Contador eletrônico
Poder do equipamento		3KW+1.5KW
Tamanho da máquina		5200X700X1500mm
Peso da máquina		1500~2000kg

Detalhes da máquina:

Modelo de máquina”	Tamanho de dobramento de papel do guardanapo:
Modelo de máquina: 200*200	100*100mm
Modelo de máquina: 230*230	115*115mm
Modelo de máquina: 240*240	120*120mm
Modelo de máquina: 250*250	125*125mm
Modelo de máquina: 300*300	150*150mm
Modelo de máquina: 330*330	165*165mm
