SIEMENS VIAJA DE AUTOMÓVEL tecido facial do PLC de 3000 folhas/minuto que faz a máquina
| Marca: |
YU SHENG A DINAMARCA |
| Number modelo: |
YD-NP-I |
| Certificação: |
CE |
| Lugar de origem: |
China |
| Quantidade de ordem mínima: |
1 grupo |
| Preço: |
negociação |
| Termos do pagamento: |
T/T |
| Capacidade da fonte: |
10 grupos pelo mês |
| Prazo de entrega: |
60 dias de trabalho receberam em seguida seu pagamento |
| Detalhes de empacotamento: |
pálete de madeira na parte inferior e embalagem plástica para as máquinas |
Descrição do produto

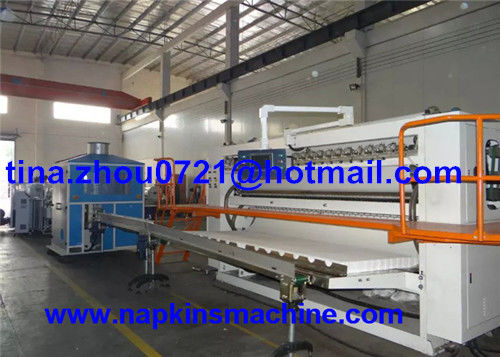

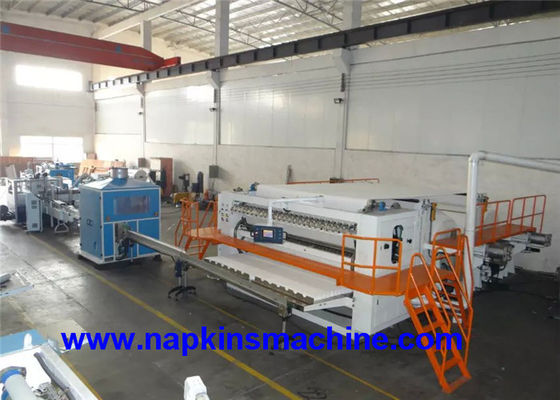

Produto de alta qualidade do papel de máquina do tecido facial que faz a maquinaria
Características:

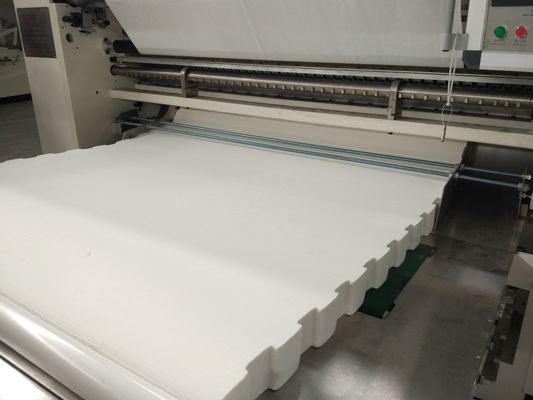

Tecido facial que faz o fluxo de funcionamento da máquina: Os rolos enormes que foram cortados na largura desejada são cortados pelos cilindros de corte, e interfolded então em folhas retangulares interoverlapped do tecido facial.
Esta máquina adota a movimentação independente do servo motor, e functings de marcação automáticos automáticos do controle de tensão de papel. Ele featurse da dobradura de alta velocidade, agradável e da operação fácil.
aço da ordem 1.Can aos rolos de gravação de borracha, separados pneumaticamente.
cremalheira 2.Wallboard e estabilidade de corrida da máquina e extremamente bom e rápido.
carga do rolo 3.Pneumatic enorme, papel pneumático que conduzem, additionstment stepless da velocidade, e controle de tensão da Web.
4.Equipped com tipo bomba das raizes de vácuo para o corredor estável da máquina.
vária largura dos produtos 5.Make como a exigência.
6.Equipped com a unidade de gravação da borda para manter junto o plise.
a máquina 7.The parará quando o papel quebrado. Evita o desperdício causado por nenhum papel ou por papel quebrado.
a Web 8.The pode ser rosqueada na máquina pelos dois botões do movimento, é mais seguro e mais fácil rosquear a Web.
1. Especificação da máquina da dobradura do tecido facial:
|
Modelo de máquina
|
SYM-190/6L (o outro tamanho a ser especificado)
|
|
Os produto acabados desdobraram o tamanho
|
95x (120-210) x2mm
|
|
Tamanho de dobramento dos produtos
|
190x (120-210) x2mm
|
|
Largura da matéria prima
|
1260mm
|
|
Diâmetro da matéria prima
|
1200mm
|
|
Diâmetro de núcleo da matéria prima
|
76.2mm
|
|
Capacidade de saída (8 horas)
|
2000-3000kg
|
|
Unidade de gravação
|
Aço à borracha
|
|
Gravação da borda
|
Aço à borda de aço que grava, regulamento pneumático independente
|
|
Cortando a unidade
|
Corte pneumático
|
|
Poder servo principal de Moter
|
5.5kw
|
|
Desenrole o poder do motor da frequência
|
1.5kw (2 unidades)
|
|
Sistema do vácuo
|
bomba de vácuo de 18,5 quilowatts (ventilador das raizes de Taiwan)
|
|
Sistema pneumático
|
Compressor de ar 3HP, pressão mínima 5kg/cm2PA (fornecedor pelo usuário)
|
|
Sistema de condução
|
Correia de sincronismo
|
|
Dimensão
|
5870x2800x2207mm
|
|
Peso
|
Aproximadamente 5 toneladas
|
2. Especificação da máquina de corte da serra do log do monocanal:
|
Designação
|
Valores de parâmetro
|
|
O comprimento do nenhuns eliminou o tecido facial
|
mínimo 500mm
|
|
A altura do tecido
|
30~130mm
|
|
Velocidade da máquina
|
20~150cut/min
|
|
Velocidade de funcionamento
|
20~120cut/min
|
|
Diamete exterior da lâmina redonda
|
Φ610mm
|
|
Velocidade superior de corte de papel de faca circular
|
980R/min
|
|
Especificação dos produto acabados
|
70~300mm
|
|
Largura de papel
|
70~110mm
|
|
Comprimento de corte
|
70~300mm
|
|
Comprimento restante
|
20~65mm
|
|
Poder
|
11KW
|
|
Fonte de alimentação
|
380V 50Hz
|
|
Fonte de ar
|
0.5~0.8MPa
|
|
Tamanho da máquina
|
4600*1700*2500mm
|
|
Peso da máquina
|
2300~2600kg
|
|
Freio
|
Ajuste do parâmetro (auto/manual)
|
|
Piso apontando a faca
|
Ajuste do parâmetro (automóvel)
|
|
Faca apontando pneumática
|
Ajuste do parâmetro (auto/manual)
|
|
Ar do sopro
|
sem
|
|
O interruptor de pressão total
|
Valor (não)
|
|
Relação homem-máquina
|
DELTA
|
|
Cambiador de frequência
|
|
|
Movimentação servo
|
DELTA
|

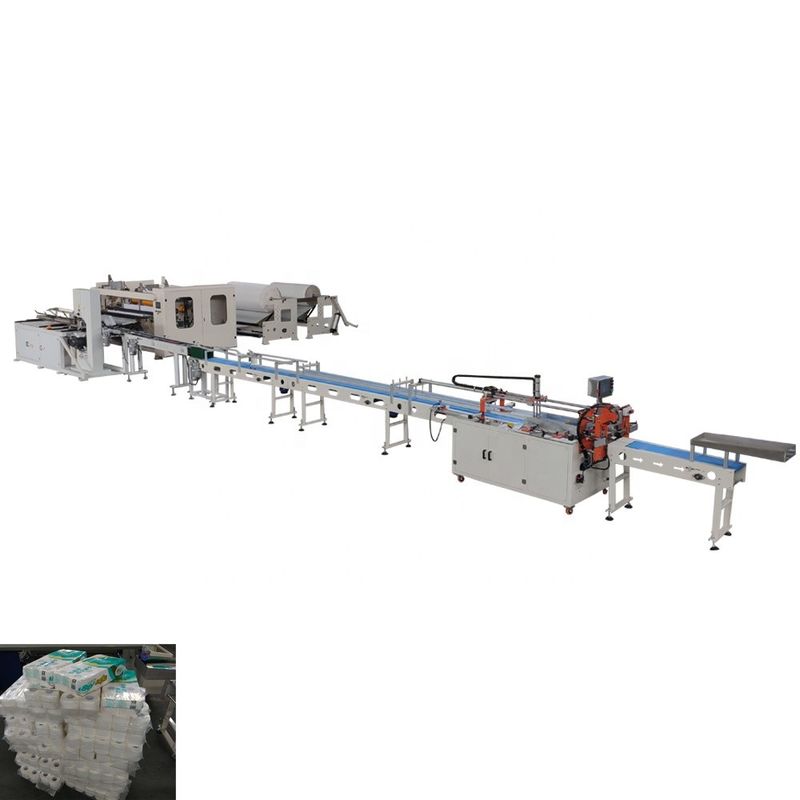

3. Especificação da máquina de embalagem do tecido facial:
1. Adotando a maneira de embalagem envolvendo, dobrando-se e selando com estrutura compacta, faz o olhar do pacote bonito e o selo apertou.
2. controlado pelo regulamento stepless, pelo tela táctil e pelo PLC da velocidade, a exposição na relação da humano-máquina faz a manutenção mais simplesmente.
3. aplicado com o transporte de alimentação dearranjo, é conveniente conectar o transporte com a linha de produção automática, salvar os custos laborais ao máximo.
4. Salvar muito material de embalagem por meio da verificação da fotocélula, servo que seguem, e auto-parada do filme que alimenta sem produto.
5. automatização alta, profissão alta, eficiência elevada e menos problema.
6. Com escala largamente de embalagem do tamanho, os vários tamanhos de embalagem podem rapidamente ser intercambiados.
|
Tamanhos do tecido:
|
L: 150-400mm W: 150-200mm H: 35-150mm
|
|
Velocidade de embalagem:
|
40-70 sacos/minuto
|
|
Suprimento de ar:
|
0.5-0.8MPa
|
|
Peso da máquina:
|
3300kg
|
|
Dimensões exteriores (LxWxH):
|
5885x3560x1925 (milímetro)
|
|
Poder de aquecimento:
|
3.6kw
|
|
Poder do motor:
|
3.6kw
|
|
Tamanho de embalagem:
|
≤230x190x100 (milímetro)
|
|
Ruído de trabalho:
|
≤78dB
|
|
Filme de embalagem:
|
CPP
|
|
Tipo da fonte de alimentação:
|
380V, 50Hz
|
4.Specifications sacos máquina de embalagem de dois das tomadas semi automáticas da multi:
|
Tamanho de embalagem
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Velocidade de embalagem
|
10-20 saco/minuto
|
|
Pressão de gás
|
0.5mpa-0.8mpa
|
|
Tensão & frequência
|
380V, 50Hz, 3Phase
|
|
Poder total
|
0.8kw
|
|
Peso
|
1000kg
|
|
Dimensão total
|
4900x1650x1280mm
|
|
Saco de lenço de papel (uma fileira/duas fileiras)
|
Saco de lenço de papel (uma fileira/duas fileiras)
|
Embalagem & entrega
Nossa empresa
Característica
1. Velocidade: 3000sheets/min
2. Tipo de dobramento: 1/4 e 1/8 ou 1/6 ou dobra de M ou tipo dois de dobramento
3. Gravação: aço ao aço ou aço a forrar.
4. Laminação: Ponto a ponto ou aninhado
5. Colagem: Colagem de Henkel
6. Impressão a cores: Impressão de duas cores
7. Imprimindo o modelo: Impressão de Flexo
8. Tinta de impressão: Água - tinta baseada
9. Material de placa da impressão: Placa da anilina
10. Carregamento das partes importantes: NSK (Japão)
11. Aço das partes importantes: SKD (Japão)
12. PLC: Delta
13. Delta do conversor de frequência
14. Peças pneumáticas AIRTAC
15. DOENTE alemão fotoelétrico do interruptor (olho de mágica)
16. Rolo de Anilinox para a unidade de impressão: O cerâmico 300 linhas
17. Motor: SIEMENS
18. Peças pneumáticas AIRTAC
19. Interruptor fotoelétrico (olho de mágica) Omron
20. 300 linhas rolo cerâmico
21. placa da placa da parede da espessura de 20mm para o suporte traseiro
22. placa da placa da parede da espessura de 40mm para a unidade de gravação e a unidade de impressão a cores
23. placa da placa da parede de uma espessura de 30 milímetros para as peças de dobramento do cilindro
24. Diâmetro exterior máximo. Do papel cru 1200mm
25. Diâmetro interno. Do núcleo de papel cru 3' ‘
26. Material do tecido: uma dobra: 17-26g/s2 duas dobras: 16-22g/s2
Parâmetro
| Tamanho aberto do produto acabado |
200*200-430*430mm (para ser especificado) |
| Diâmetro do rolo de papel cru |
1100mm (o outro tamanho a ser especificado) |
| Diâmetro interno do núcleo de papel |
76.2mm (3 polegadas) (o outro tamanho a ser especificado) |
| Capacidade |
3000pieces/min |
| Contando o dispositivo |
Contagem eletrônica |
| Rolo de gravação |
Rolo de lã |
| Poder |
Regulador da velocidade da conversão de frequência |
| Calendaring |
Aço ao aço ou aço à borracha |
| Unidade de gravação |
Rolo de Felted, rolo de lã, rolo de borracha |
| Impressão a cores |
1-2 cor |
| Dispositivo seco |
Sistema de aquecimento quente do vento |
Detalhes da exportação
1. Prazo de entrega: 60 dias
2. Porto da carga: Porto de Shenzhen (China)
3. Embalagem: Em casos de madeira da exportação padrão
4. Recipiente: 1 x 20 pés de recipiente (depende da quantidade das máquinas).
5. Treinamento da instalação e da operação da máquina: O vendedor deve despachar técnicos e coordenadores profissionais à planta do comprador para instalar a máquina e para treinar os trabalhadores. O bilhete, a acomodação e o salário redondos de ar devem ser pagados pelo comprador.
6. Período de garantia: Um ano (exceto as peças danificadas fáceis), e proporcionará os serviços a longo prazo que incluem peças sobresselentes de fornecimento a preço baixo e o coração e a alma da vontade ajudam o comprador a resolver todo o problema podem ocorrer.
Introdução de peças principais
Papel cru
(1) tamanho: Diâmetro<1000mm>
(2) material: 13-15g/m22 dobra, dobra 18-22g/1
(3) diâmetro interno: 76.2mm
(4) tamanho de dobramento: O comprador oferece a amostra
parte dealimentação
(1) umas camada e correia para entregar o papel e controlado pela bomba;
(2) ajuste manual de papel cru;
Parte de gravação
(1) um aço da unidade ao rolo de lã (o alinhador longitudinal obtém a confirmação do comprador)
(2) controle de pressão mecânico
dispositivo da limpeza de pano de algodão (de 3) e de óleo de parafina
Parte de dobramento
(1) função de papel de condução do rolo, a tensão de dobramento da parte dianteira ajustável
(2) contando o dispositivo: Tipo pneumático da deslocação
capacidade (de 3): 0-800pieces/min/line
Unidade de controle
(1) dispositivo da conversão de frequência
(2) função de contagem automática
dispositivo da emergência (de 3)
tensão (de 4): Motor principal 2.2KW de AC380V 50HZ,
a pressão de ar (de 5) exigiu menos de 0,5 MPA (fornecidos pelo usuário)
Peça sobresselente
| Não |
Artigos |
Quantidade (parte) |
| 1 |
Faca masculina do inserter |
2 |
| 2 |
Serra da faixa |
6 |
| 3 |
roda de moedura |
5 |
| 4 |
Uma caixa de ferramentas |
1 |
As peças elétricas e outras peças marcam
| NÃO |
Nome |
Tipo |
Lugar original |
| 1 |
Conversor de frequência |
Delta |
Taiwan |
| 2 |
Motor |
Siemens |
Alemanha |
| 3 |
Peças pneumáticas |
Airtac |
Alemanha |
| 4 |
Rolamento da faca |
NSK |
Japão |
| 5 |
Aço |
SKD |
Japão |
