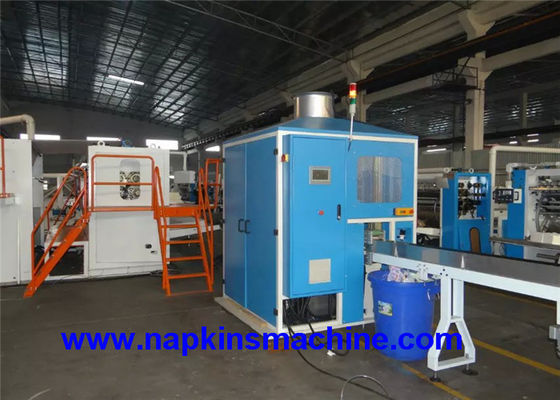

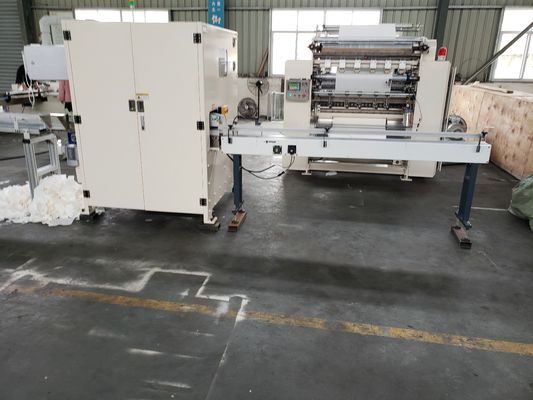

Máquina da dobradura do papel de dobra de Z 7.5KW

Máquina da dobradura do papel de dobra de Z 7.5KW

Máquina da dobradura do papel de dobra de Z 7.5KW
  • Máquina da dobradura do papel de dobra de Z 7.5KW
  • Máquina da dobradura do papel de dobra de Z 7.5KW
  • Máquina da dobradura do papel de dobra de Z 7.5KW
Detalhes do produto:
Lugar de origem: CHINA
Marca: YU SHENG DA
Certificação: CE
Número do modelo: YD-FTM-I
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 grupo
Preço: negotiable
Detalhes da embalagem: embalagem de madeira
Tempo de entrega: 40 dias após o sinal
Termos de pagamento: L/C, T/T
Habilidade da fonte: 10 grupos pelo mês
Contato
Descrição de produto detalhada
Rolamento: Feito em Japão Velocidade: 4800 folhas/minuto
Motor: Siemens Tela táctil: Siemens
Aço: NENHUNS 45 de aço estrutura: Placa da parede
Tensão: 380V, 50 HERTZ OU CUSTOMERIZED Dimensão (L*W*H): 6200*2200*2200mm
O serviço pós-venda forneceu: Coordenadores disponíveis para prestar serviços de manutenção no ultramar à maquinaria, ao suporte l Circunstância: Novo
Garantia: um ano Poder (w): 7.5kw
Tipo de produto: Tecido facial que faz a máquina Processando o tipo: Tecido facial que faz a máquina
Destacar:

Máquina da dobradura do papel de dobra de Z 7.5KW

,

máquina da dobradura do papel de dobra de Z da largura de 2900mm

,

auto máquina da dobradura do papel 120m/min

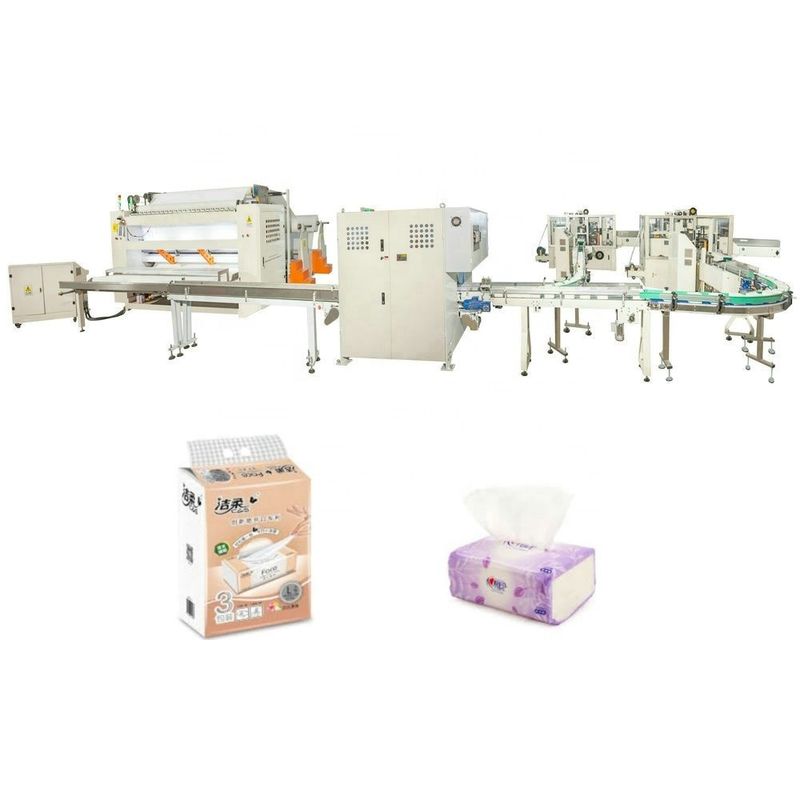

Caixa da caixa que embala a linha de produção do tecido facial com a máquina de corte da serra do log


Descrição



Caixa da caixa que embala a linha de produção do tecido facial com a serra do log que corta Machinehas as funções da gravação, do corte, do dobramento, da contagem e de dividir-se, auto-tomando, transporte do automóvel/despacho, auto-carga, e auto selagem em um, que o processo de produção inteiro é cumprido automaticamente. Esta linha de produção tem as vantagens do funcionamento simples, da eficiência alta da produção, e de manter o consistente dos produto acabados. Com a produção totalmente automático, a quantidade de trabalhadores pode ser reduzida, ajuda assim a salvar extremamente o custo dos trabalhadores e o custo de controlo.

É consiste nas seguintes TRÊS peças:



1. máquina facial de alta velocidade automática da dobradura do lenço de papel

2. Única máquina de corte automática da serra do log da pista

3. máquina de embalagem facial automática do lenço de papel



Converte o rolo enorme no lenço de papel facial dobrado. A linha inteira trabalho lisamente e para correr estável, salvar os custos laborais. É a melhor escolha para o lenço de papel facial de produção.


Especificação





Linha de produção automática completa sistema do tecido facial da dobradura do tecido facial

Largura do rolo do pai

1550/2900mm

Tamanho aberto do tecido facial

190/200±2mm

Tamanho dobrado do tecido facial

95/100+2mm

Velocidade de projeto

140m/min.

Velocidade da produção

120m/min. (de acordo com as especificações)

Diâmetro do rolo do pai

≤1500mm (outros tamanhos podem ser personalizados)

Suporte de papel do desenrolamento

2-6layer, movimentação individual (as camadas devem ser especificadas)

Mecanismo de dobramento

Dobradura da sução do vácuo

Maneira da dobra

V-tipo que interfolding

Maneira de corte transversal

A lâmina superior é fixada, a lâmina inferior é rotatable

Tecido facial que divide o sistema

Dividindo o mecanismo

Servocontrol, dividir-se automático

Contando a maneira

As folhas atingem grupo no tela táctil, na contagem automática e em dividir-se

Contando o padrão

100-250sheets

Dividindo a velocidade

épocas ≤7/mínimo.

Forma do produto acabado

Automático

Rolamento sobre

Automático

Mais liso

Automático

Sistema do armazenamento do tecido facial



Quantidade do armazenamento

160logs

Descarregando a velocidade

15logs/min.

Poder

4.4KW

Sistema do corte do tecido facial

Modelo de máquina

TZ-FC150-2L

TZ-FC200-2L

Velocidade

150 cortes/mínimos.

200cuts/min.

Canal de corte de papel

Dois canais

sistema demoedura

A lâmina-moedura pneumática, parâmetros de moedura pode ser ajustada no painel de controle.

alimentação demoedura

Lâmina-moedura automática

Especificações da lâmina

lâmina circular de φ610mm

Comprimento de corte de papel

Ajustado no tela táctil, Tolerance≤±1mm

Tolerância vertical da lâmina

Tolerance≤±1mm

Duas bordas do erro de comprimento de papel do corte

Ajustado no tela táctil

Opções

Máquina de estampagem

Aço ao aço, aço à borracha

Borda-máquina de estampagem

Aço ao aço

Embalagem do filme do PE

De acordo com o lugar da produção, pode ser conectado com o transporte inteligente e a máquina de embalagem automática do filme do PE

Embalagem da caixa da caixa

o lugar da produção, pode ser conectado com o transporte inteligente e a máquina de embalagem automática da caixa da caixa (o cartonador)









Especificação principal


Fluxograma da produção do lenço de papel da cara: rolo enorme unrewinding --unidade de gravação ---unidade de dobramento ----corte (corte) ---contagem ---saída.







suportes do rolo 1.Jumbo: 2: Tipo strcutuer do quadro, placa de aço da espessura de 20mm



2. Estrutura da máquina de Mian: Tipo strcutuer do quadro, placa de aço da espessura de 50mm



3. Equipado com o tipo pneumático correia larga para transportar o papel, cada rolo enorme tem o ajustador de tensão independente e o dispositivo de ajuste de direitas.



4.Pneumatic que levanta a unidade do rolo enorme para reduzir a força do trabalho.



parada 5.Auto quando o papel quebrar para diminuir o desperdício do papel



6. A largura de corte é ajustável de 100-210mm livremente.



5. unidades opcionais: unidade de gravação e unidade de gravação da borda.



o sistema de absorção da colisão do vácuo 8.Roots com sução forte, pressão negativa é estável.



9. adota controle de programa avançado do computor do PLC de Siemens, inversor da frequência de Siemens para ajustar a velocidade,



10. auto contagem e para arranjar pilhas, com ajustes do parâmetro da tela de toque



11. Unidade de gravação: Aço ao aço





As peças elétricas e outras peças marcam




NÃO

Nome

Tipo

Lugar original

1

Motor

Siemens

China

2

Peças pneumáticas

Omron

Alemanha

3

Bomba de vácuo

Longtech

Taiwai

3

Conversor de frequência

Delta

Taiwai



Descrição do produto

Produto de alta qualidade do papel de máquina do tecido facial que faz a maquinaria

Máquina da dobradura do papel de dobra de Z 7.5KW 0



Características:

Tecido facial que faz o fluxo de funcionamento da máquina: Os rolos enormes que foram cortados na largura desejada são cortados pelos cilindros de corte, e interfolded então em folhas retangulares interoverlapped do tecido facial.
Esta máquina adota a movimentação independente do servo motor, e functings de marcação automáticos automáticos do controle de tensão de papel. Ele featurse da dobradura de alta velocidade, agradável e da operação fácil.

aço da ordem 1.Can aos rolos de gravação de borracha, separados pneumaticamente.

cremalheira 2.Wallboard e estabilidade de corrida da máquina e extremamente bom e rápido.

carga do rolo 3.Pneumatic enorme, papel pneumático que conduzem, additionstment stepless da velocidade, e controle de tensão da Web.

4.Equipped com tipo bomba das raizes de vácuo para o corredor estável da máquina.

vária largura dos produtos 5.Make como a exigência.

6.Equipped com a unidade de gravação da borda para manter junto o plise.

a máquina 7.The parará quando o papel quebrado. Evita o desperdício causado por nenhum papel ou por papel quebrado.

a Web 8.The pode ser rosqueada na máquina pelos dois botões do movimento, é mais seguro e mais fácil rosquear a Web.

1. Especificação da máquina da dobradura do tecido facial:

Modelo de máquina
SYM-190/6L (o outro tamanho a ser especificado)
Os produto acabados desdobraram o tamanho
95x (120-210) x2mm
Tamanho de dobramento dos produtos
190x (120-210) x2mm
Largura da matéria prima
1260mm
Diâmetro da matéria prima
1200mm
Diâmetro de núcleo da matéria prima
76.2mm
Capacidade de saída (8 horas)
2000-3000kg
Unidade de gravação
Aço à borracha
Gravação da borda
Aço à borda de aço que grava, regulamento pneumático independente
Cortando a unidade
Corte pneumático
Poder servo principal de Moter
5.5kw
Desenrole o poder do motor da frequência
1.5kw (2 unidades)
Sistema do vácuo
bomba de vácuo de 18,5 quilowatts (ventilador das raizes de Taiwan)
Sistema pneumático
Compressor de ar 3HP, pressão mínima 5kg/cm2PA (fornecedor pelo usuário)
Sistema de condução
Correia de sincronismo
Dimensão
5870x2800x2207mm
Peso
Aproximadamente 5 toneladas
Máquina da dobradura do papel de dobra de Z 7.5KW 1
Máquina da dobradura do papel de dobra de Z 7.5KW 2
Máquina da dobradura do papel de dobra de Z 7.5KW 3
Máquina da dobradura do papel de dobra de Z 7.5KW 4

2. Especificação da máquina de corte da serra do log do monocanal:

Máquina da dobradura do papel de dobra de Z 7.5KW 5
Designação
Valores de parâmetro
O comprimento do nenhuns eliminou o tecido facial
mínimo 500mm
A altura do tecido
30~130mm
Velocidade da máquina
20~150cut/min
Velocidade de funcionamento
20~120cut/min
Diamete exterior da lâmina redonda
Φ610mm
Velocidade superior de corte de papel de faca circular
980R/min
Especificação dos produto acabados
70~300mm
Largura de papel
70~110mm
Comprimento de corte
70~300mm
Comprimento restante
20~65mm
Poder
11KW
Fonte de alimentação
380V 50Hz
Fonte de ar
0.5~0.8MPa
Tamanho da máquina
4600*1700*2500mm
Peso da máquina
2300~2600kg
Freio
Ajuste do parâmetro (auto/manual)
Piso apontando a faca
Ajuste do parâmetro (automóvel)
Faca apontando pneumática
Ajuste do parâmetro (auto/manual)
Ar do sopro
sem
O interruptor de pressão total
Valor (não)
Relação homem-máquina
DELTA
Cambiador de frequência
DELTA
Movimentação servo
DELTA

3. Especificação da máquina de embalagem do tecido facial:

1. Adotando a maneira de embalagem envolvendo, dobrando-se e selando com estrutura compacta, faz o olhar do pacote bonito e o selo apertou.
2. controlado pelo regulamento stepless, pelo tela táctil e pelo PLC da velocidade, a exposição na relação da humano-máquina faz a manutenção mais simplesmente.
3. aplicado com o transporte de alimentação dearranjo, é conveniente conectar o transporte com a linha de produção automática, salvar os custos laborais ao máximo.
4. Salvar muito material de embalagem por meio da verificação da fotocélula, servo que seguem, e auto-parada do filme que alimenta sem produto.
5. automatização alta, profissão alta, eficiência elevada e menos problema.
6. Com escala largamente de embalagem do tamanho, os vários tamanhos de embalagem podem rapidamente ser intercambiados.

Tamanhos do tecido:
L: 150-400mm W: 150-200mm H: 35-150mm
Velocidade de embalagem:
40-70 sacos/minuto
Suprimento de ar:
0.5-0.8MPa
Peso da máquina:
3300kg
Dimensões exteriores (LxWxH):
5885x3560x1925 (milímetro)
Poder de aquecimento:
3.6kw
Poder do motor:
3.6kw
Tamanho de embalagem:
≤230x190x100 (milímetro)
Ruído de trabalho:
≤78dB
Filme de embalagem:
CPP
Tipo da fonte de alimentação:
380V, 50Hz
Máquina da dobradura do papel de dobra de Z 7.5KW 6
Máquina da dobradura do papel de dobra de Z 7.5KW 7

Produtos finais:

Máquina da dobradura do papel de dobra de Z 7.5KW 8

4.Specifications sacos máquina de embalagem de dois das tomadas semi automáticas da multi:

Tamanho de embalagem
≤500x300x110mm (LxWxH)
≥220x120x90mm (LxWxH)
Velocidade de embalagem
10-20 saco/minuto
Pressão de gás
0.5mpa-0.8mpa
Tensão & frequência
380V, 50Hz, 3Phase
Poder total
0.8kw
Peso
1000kg
Dimensão total
4900x1650x1280mm
Saco de lenço de papel (uma fileira/duas fileiras)
Saco de lenço de papel (uma fileira/duas fileiras)
Máquina da dobradura do papel de dobra de Z 7.5KW 9

Produtos finais:

Máquina da dobradura do papel de dobra de Z 7.5KW 10
