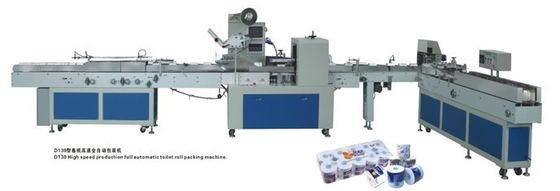

Máquina de embalagem totalmente automático do rolo de toalete com PLC e tela táctil
Descrição
Dois lados que selam a máquina de embalagem do rolo do papel higiênico com 80-120 rolos/minuto são usados para embalar o único rolo do tecido de toalete do rolo. A máquina é completamente automática e com PLC e tela táctil.
Especificação
|
Espaço de aplicação
|
Rolo do papel higiênico
|
|
maneira da Em-alimentação
|
Automático completo
|
|
Velocidade de projeto
|
30~150 rolos/mínimos.
|
30~180 rolos/mínimos.
|
30~200 rolos/mínimos.
|
|
Velocidade da produção
|
30~120 rolos/mínimos.
|
30~150rolls/min.
|
30~180rolls/min.
|
|
Hora média para a transformação da especificação
|
≤ 5min.
|
|
Mude o filme de embalagem
|
≤ 1min.
|
|
Diâmetro do rolo do papel higiênico
|
Φ85 – 120mm (personalizado)
|
|
Comprimento do rolo do papel higiênico
|
L80 – L115mm (personalizados)
|
|
Tolerância de papel do diâmetro do rolo
|
±5mm
|
|
Tolerância de papel do comprimento de rolo
|
±3mm
|
|
Imprimindo a escala de erro da posição do projeto
|
Máquina de embalagem direction±3mm
|
|
Dimensão da máquina (L×W×H)
|
4000×800×1480mm (dependa da configuração)
|
|
Suporte de empacotamento do rolo de filme
|
Único
|
Único
|
Dobro
|
|
Peso da máquina
|
1000kg~1500 (dependa da configuração)
|
|
Materiais do filme
|
BOPP. SPP. CPP
|
|
Espessura de filme
|
0,015 – 0.03mm
|
|
Max Film Reel Diameter
|
≤Φ380mm
|
|
Diâmetro do carretel do núcleo
|
Φ70 – 76mm
|
|
Max Film Reel Width
|
≤Φ430mm
|
|
AirConsumption comprimido
|
150 L/MIN.
|
|
Pressão de sistema pneumático
|
MPA 6
|
|
Fonte de alimentação
|
380V / 50HZ
|
|
Poder total
|
3~4KW (dependa da configuração)
|
|
Variação da tensão
|
±10%
|
|
Entrada do I/O (VDC)
|
24VDC
|
|
Saída do I/O (VDC)
|
24VDC
|
|
Componente principal do controle de movimento
Padrões da configuração
|
TECO, DELTA, OMRON, WEINWIEW e TIPO FAMOSO DOMÉSTICO HDNEST,
HRB, TR PLANEARY, HUYU, VTV, etc. (personalizados)
|
|
Cor e ofício da máquina
|
Metal de prata, laqueação
|
Funções principais
1. Adotando a maneira de embalagem envolvendo, dobrando-se e selando com estrutura compacta,
faz o olhar do pacote bonito e o selo apertou.
2. controlado pelo regulamento stepless da velocidade, pelo tela táctil e pelo PLC, a exposição no
a relação da humano-máquina faz a manutenção mais simplesmente.
3. aplicado com o transporte de alimentação dearranjo, é conveniente conectar
transporte com a linha de produção automática, salvar os custos laborais ao máximo.
4. Salvar muito material de embalagem por meio da fotocélula que verifica, servo que segue,
e auto-parada do filme que alimenta sem produto.
5. automatização alta, profissão alta, eficiência elevada e menos problema.
6. Com escala largamente de embalagem do tamanho, os vários tamanhos de embalagem podem rapidamente ser intercambiados.
7. O rasgo fácil é feito por pneumático e pelo rolo que cortam maneiras. É aplicado com stepless
motor da velocidade e servo motor como o sistema de controlo.
As peças elétricas marcam
|
Não
|
Nome de parte
|
Tipo
|
Observações
|
|
1
|
Painel de controle principal
|
Soontrue
|
|
|
2
|
Inversor
|
Panasonic
|
1.5kw
|
|
3
|
Inversor
|
Panasonic
|
0.4kw
|
|
4
|
Relé contínuo
|
Shanghai Chaocheng
|
|
|
5
|
Interruptor de alimentação
|
FUJI
|
30A
|
|
6
|
Fotocélula
|
SUNX
|
|
|
7
|
Tela táctil
|
ALTA TECNOLOGIA
|
|
|
8
|
Temp. controlador
|
OMRON
|
|
|
9
|
Motor
|
VTV
|
|
|
10
|
Rolamento
|
NSK
|
|

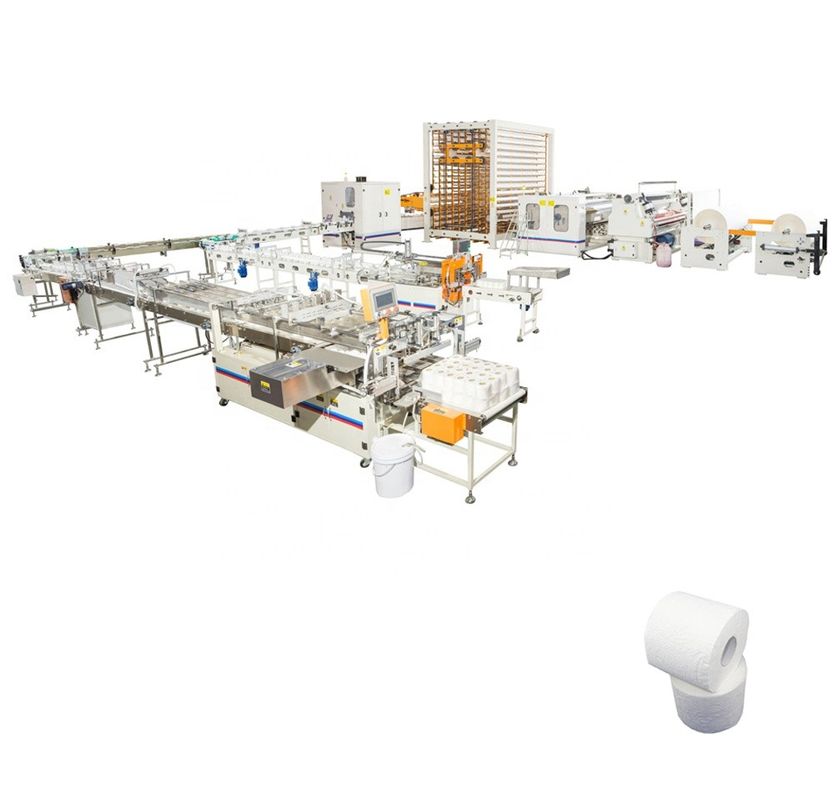

Linha de produção máquina do lenço de papel do preço baixo da venda da fábrica da fatura de papel higiênico para a venda
Características:

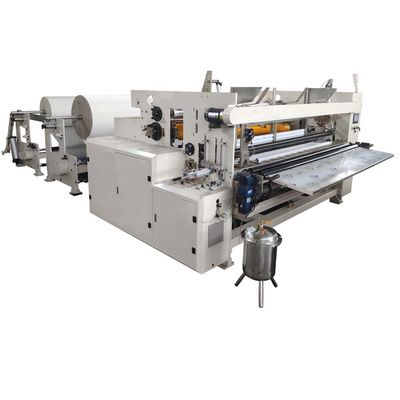

O papel de toalete de alta velocidade automático Maxi Roll Rewinding Machine é para o rolo do papel higiênico/processamento maxi do rolo.
A máquina tem a unidade de alimentação do núcleo, pode fazer ambos com e sem o núcleo. Matéria prima do rolo enorme após a gravação completa ou a gravação da borda, então a perfuração, corte do fim e para pulverizar a colagem da cauda para transformar-se um log. Então pode funcionamento com a máquina de corte e a máquina de embalagem transformar-se os produto acabados. A máquina é controlada por PLC, pessoa opera-o através do tela táctil, o processo inteiro é automática, fácil de operar, abaixa o custo do homem. E nossa máquina pode especial-feito de acordo com clientes exigências.
|
Modelo
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Largura máxima do rolo enorme
|
1350mm
|
1750mm
|
1880mm
|
2000mm
|
2150mm
|
2400mm
|
2750mm
|
|
Diâmetro máximo do rolo enorme
|
2-3 suportes (pls para especificar quando ordem)
Peso de grama de papel 13-16 g/m2
|
|
Posições do rolo enorme
|
Standardφ3” (76.2mm) (outros tamanhos especificaram)
|
|
Ajuste dos dados
|
HMI
|
|
Controlador de programação
|
PLC, tela táctil
|
|
Opere a velocidade
|
0-230m/min 15000-25000 rolls/8hours
|
|
Diâmetro exterior terminado do log.
|
φ90-140mm
|
|
Diâmetro interno terminado do log.
|
φ38-76mm
|
|
Distância da perfuração
|
100-150mm
|
|
Condução mecânica
|
Condução pela caixa de engrenagens de Stepless
|
|
Ar - sistema
|
Compressor de ar 3HP, pressão mínima 5kg/cm2pa (forneça pelo usuário)
|
|
Condução principal
|
Velocidade 7.5-15KW regulamentar 380V da conversão de frequência, 50HZ
|
|
Unidade de gravação
|
Aço à borracha
|
|
Dimensões
|
6x3x1.7 (altura da largura x do comprimento x); (m)
|
|
Peso
|
3T-4T (depende do modelo que você tem)
|
|
Opções:
|
|
|
Rolo do Embossment
|
O grupo plano, único, grupos dobro pode ser pedido
|
|
Unidade de impressão a cores
|
1-2 as cores podem ser ordem
|
|
Unidade da laminação
|
Pode ser pedido
|
|
Linha degravação
|
O aço ao aço opera-se por pneumático
|
Imagens do detalhe da máquina:
Peças da laminação da cor de Deco:
