Máquina de alta velocidade da fatura de lenço de papel do toalete, auto aparamento/colagem e selagem
Descrição
A perfuração de gravação do lenço de papel automático do toalete fazendo a máquina foi integrada com a tecnologia internacionalmente avançada do PLC. Tem o sistema operacional variável da relação da humano-máquina do ajuste e do toque da velocidade. Adota a unidade recentemente projetada do aplicador da colagem que faz a colagem de mais uniforme. Pode adicionar o sistema de impressão da tinta da água das cores 1-3 para imprimir o teste padrão fino diversificado, o tipo que é com caráteres da impressão clara e brilhante, do overprint exato, da alta velocidade e do corredor estável.
Característica
1. O núcleo automático que carrega e que posiciona, após ter rebobinado um rolo de papel, tubo do papel será colocado na posição e no começo predeterminados seguintes a rebobinar o rolo de papel.
2. Aparagem automática, colagem e selagem: Após conclusão do rolo de papel, automático elimine a Web, e a colagem que pulveriza, e então a selagem automática, o rolo de papel inteiro é revestimento
3. Quando o log terminado vem atar o aferidor, o aparamento, a pulverização da colagem e a selagem podem ser terminados ao mesmo tempo.
4. com o acumulador de condução independente.
5. com serra da faixa, pode constituir uma linha de produção simples

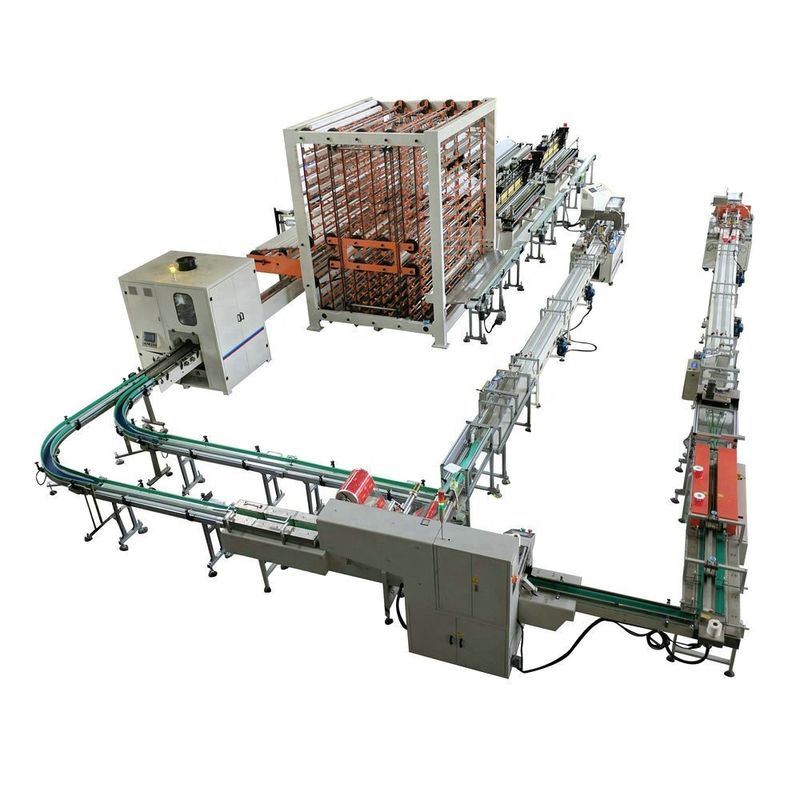

6. a linha de produção automática completa DCY50104, esta linha de produção é composta do rewinder, registra o acumulador, log considerou o cortador
7. a unidade de gravação da borda, unidade de gravação, unidade da laminação é ordem pelo cliente, produz testes padrões e tipos de papel higiênico diferentes, toalha de cozinha
Parâmetro
|
Tipo da máquina
|
1092
|
1575
|
1760
|
2200
|
2500
|
2800
|
3000
|
3200
|
|
Largura máxima do papel cru
|
1300mm
|
1800mm
|
2000mm
|
2200mm
|
2500mm
|
2800mm
|
3000mm
|
3200mm
|
|
Diâmetro exterior do papel cru
|
1200mm (o outro tamanho a ser especificado)
|
|
Suporte de papel do desenrolamento
|
1-3 camada (o Qty. dos rolos de papel crus a ser especificados) (para ser pedido)
|
|
Diâmetro interno do núcleo de papel cru
|
3" (76.2mm) (o outro tamanho a ser especificado)
|
|
Ajuste do parâmetro
|
Relação da operação de HMI/tela tocada
|
|
Controle de programação
|
PLC
|
|
Travagem
|
Controle de pressão eletrônico de /Air
|
|
Velocidade da máquina
|
0-200m/min
|
|
Velocidade de funcionamento
|
0-180m/min
|
|
Diâmetro exterior do produto acabado
|
90-135mm (o outro tamanho a ser especificado)
|
|
Diâmetro interno do núcleo do produto acabado
|
25-50mm
|
|
Controle do Diâmetro Terminação exterior
|
/pneumatic eletrônico
|
|
Perfuração
|
4 partes de lâminas macias do batente, tamanho são 108±2mm (o outro tamanho a ser especificado)
|
|
Perfurando o tamanho
|
Seja ajustável
|
|
Sistema pneumático
|
O compressor de ar 3HP, com a pressão mínima é 5kg/cm2pa (fornecido pelo usuário)
|
|
Tensão do controle
|
VoltageDC24V estável
|
|
Estrutura mecânica
|
Tipo da placa de parede
|
|
Transmissão mecânica
|
Caixa de engrenagens de Stepless
|
|
Método da transmissão
|
Corrente de relação
|
|
Poder
|
regulamento variável da velocidade da frequência 5.5-22kw
|
|
Controle da perfuração
|
Pneumático
|
|
Função adicional (para ser pedido)
|
|
Gravação
|
Única gravação, gravação dobro, de aço à gravação de aço, gravação pneumática
|
|
Borda – gravando
|
Dispositivo de gravação da borda pneumática especial
|
|
Colagem
|
Toalha de cozinha: colagem ponto a ponto/ponto a tomar partido colando
|
|
Sistema de colagem decorativo
|
O teste padrão é conforme o projeto de gravação
|
Equipamento opcional:
1. Duas unidades de gravação podem ser equipadas com o suporte de colocação do papel 3.
2. A unidade elétrica adota o tipo famoso de China, chamou de “a unidade elétrica Zheng a Dinamarca”. Esta máquina igualmente para equipar-se com o PLC, tem a estrutura razoável e a operação fácil.
3. O Axletree adota o tipo famoso de China, chamado axletree do escaninho do Ha er.
O nome da peça sobresselente da máquina:
1. Use o processamento, a anti-pressão e o capaz da transição de dano do eixo de aço.
2. A unidade elétrica adota o tipo famoso de China, chamou de “a unidade elétrica Zheng a Dinamarca”. Esta máquina igualmente para equipar-se com o PLC, tem a estrutura razoável e a operação fácil.
3. O Axletree adota o tipo famoso de China, chamado axletree do escaninho do Ha er.
As peças elétricas e outras peças marcam
|
NÃO
|
Nome
|
Tipo
|
Lugar original
|
|
1
|
Painel da frequência
|
Siemens
|
Alemanha
|
|
2
|
Motor
|
Siemens
|
Alemanha
|
|
3
|
Peças pneumáticas
|
Schneider
|
Alemanha
|
|
4
|
Rolamento da faca
|
NSK
|
Japão
|
|
5
|
Aço
|
SKD
|
Japão
|
|
6
|
Tela táctil
|
Delta
|
Taiwan
|
Linha de produção máquina do lenço de papel do preço baixo da venda da fábrica da fatura de papel higiênico para a venda
Características:

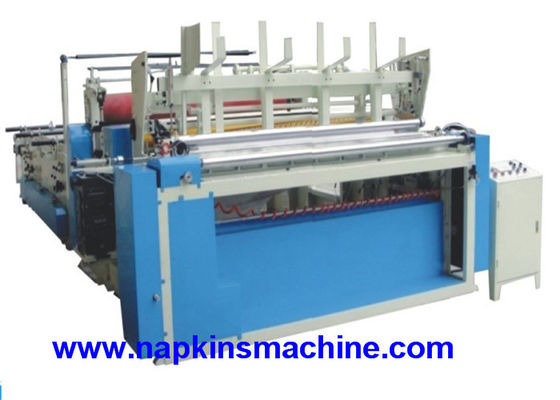

O papel de toalete de alta velocidade automático Maxi Roll Rewinding Machine é para o rolo do papel higiênico/processamento maxi do rolo.
A máquina tem a unidade de alimentação do núcleo, pode fazer ambos com e sem o núcleo. Matéria prima do rolo enorme após a gravação completa ou a gravação da borda, então a perfuração, corte do fim e para pulverizar a colagem da cauda para transformar-se um log. Então pode funcionamento com a máquina de corte e a máquina de embalagem transformar-se os produto acabados. A máquina é controlada por PLC, pessoa opera-o através do tela táctil, o processo inteiro é automática, fácil de operar, abaixa o custo do homem. E nossa máquina pode especial-feito de acordo com clientes exigências.
|
Modelo
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Largura máxima do rolo enorme
|
1350mm
|
1750mm
|
1880mm
|
2000mm
|
2150mm
|
2400mm
|
2750mm
|
|
Diâmetro do rolo enorme do máximo
|
2-3 suportes (pls para especificar quando ordem)
Peso de grama de papel 13-16 g/m2
|
|
Posições do rolo enorme
|
Standardφ3” (76.2mm) (outros tamanhos especificaram)
|
|
Ajuste dos dados
|
HMI
|
|
Controlador de programação
|
PLC, tela táctil
|
|
Opere a velocidade
|
0-230m/min 15000-25000 rolls/8hours
|
|
Diâmetro exterior terminado do log.
|
φ90-140mm
|
|
Diâmetro interno terminado do log.
|
φ38-76mm
|
|
Distância da perfuração
|
100-150mm
|
|
Condução mecânica
|
Condução pela caixa de engrenagens de Stepless
|
|
Ar - sistema
|
Compressor de ar 3HP, pressão mínima 5kg/cm2pa (forneça pelo usuário)
|
|
Condução principal
|
Velocidade 7.5-15KW regulamentar 380V da conversão de frequência, 50HZ
|
|
Unidade de gravação
|
Aço à borracha
|
|
Dimensões
|
6x3x1.7 (altura da largura x do comprimento x); (m)
|
|
Peso
|
3T-4T (depende do modelo que você tem)
|
|
Opções:
|
|
|
Rolo do Embossment
|
O grupo plano, único, grupos dobro pode ser pedido
|
|
Unidade de impressão a cores
|
1-2 as cores podem ser ordem
|
|
Unidade da laminação
|
Pode ser pedido
|
|
Linha degravação
|
O aço ao aço opera-se por pneumático
|

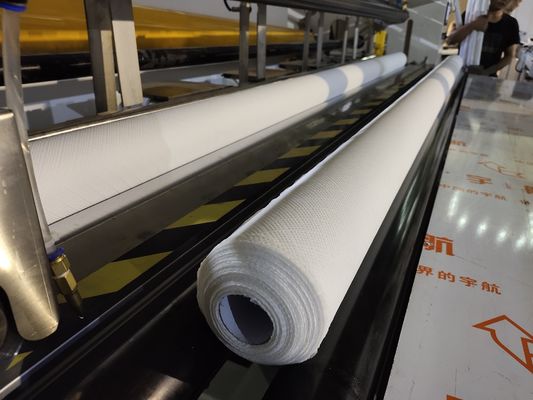

Imagens do detalhe da máquina:
Peças da laminação da cor de Deco:
