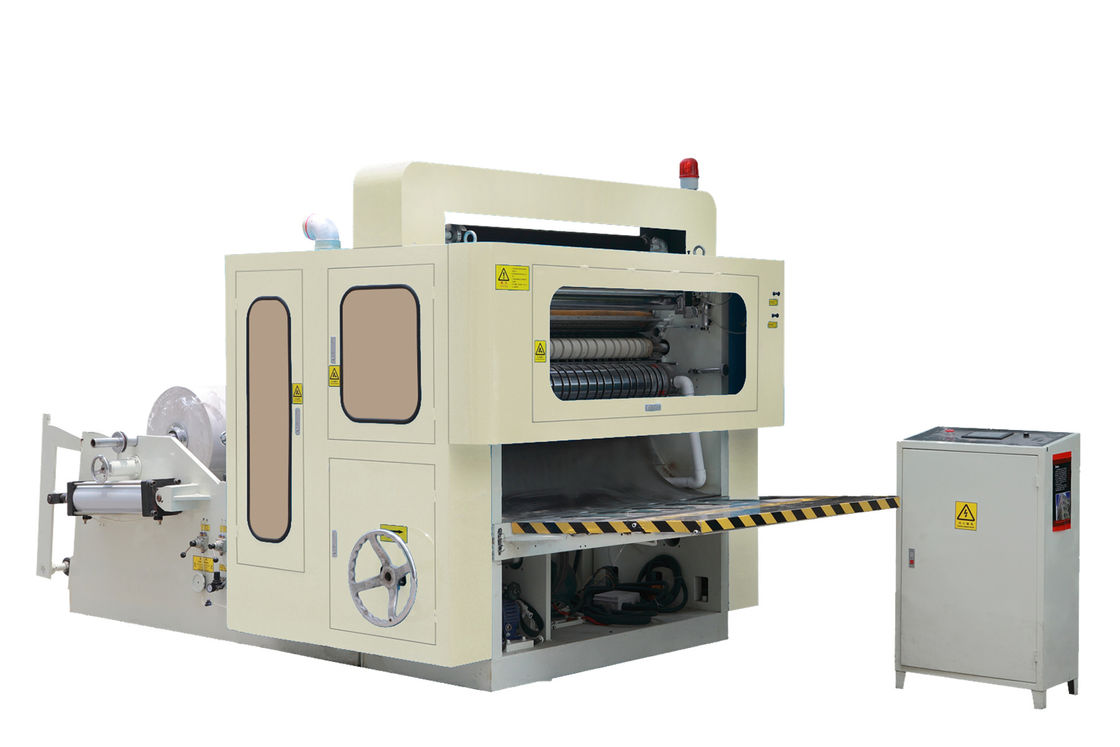

Multi folhas automáticas da máquina 800 da dobradura do papel de toalha de mão da dobra/minuto
Descrição
A máquina de gravação de dobramento de papel Multifold da laminação de toalha de mão é usada para dobrar a toalha de papel (papel da molhado-força) no tipo toalha de papel crossfolded de “N” após o embossingand que corta,
o tecido facial dobrado pode ser retirado um por um por cada um que puxa. O produto pode amplamente utilizado dentro
o lugar público tal como os hotéis e os escritórios etc., e as cozinhas, para a limpeza da mão, podem ser usados convenientemente
e limpo.
Função e características
-
Velocidade da produção: 800 folhas/mínimos.
-
Aço à gravação de aço, compressão pneumática.
-
Adote a adsorção do vácuo das raizes da nova tecnologia.
-
Separação de papel quebrada pneumática automática, conveniente vestir o papel.
-
Transmissão síncrono da correia do uso, a relação da transmissão exata, de baixo nível de ruído.
-
O papel adapta a escala, 13-16g/m2 para o lenço de papel facial, 33-45g/m2 (a única dobra)
Os parâmetros técnicos principais
|
Velocidade da produção
|
1000pcs/min
|
|
Os produtos expandem o tamanho (os milímetros)
|
190 (comprimento) x130-210 (W ajustável)
|
|
Tamanho dobrado produto (milímetros)
|
95 (comprimento) x130-210 (W ajustável)
|
|
Tamanho máximo da produção (milímetros)
|
630mm
|
|
Equipamento, energia elétrica
|
ventilador do vácuo 4kw: 11kw (380v 50hz)
|
|
Peso
|
3.5T
|
|
Dimensões (m)
|
6x2x1.9 (altura da largura x do comprimento x)
|
Outros modelos
|
Máquina de toalha de papel de YD-PT 2L/3L/4L/5L/6L/7L /8L/9L/10L
|
|
Os produto acabados desdobraram o tamanho (os milímetros)
|
190×200 (outros tamanhos estão disponíveis)
|
|
|
Diâmetro da matéria prima (milímetros)
|
Φ1100 (outros tamanhos estão disponíveis)
|
|
|
Diâmetro de núcleo da matéria prima (milímetros)
|
76.2mm (outros tamanhos estão disponíveis)
|
|
|
Velocidade
|
600-900Pcs/Line/min
|
|
|
Controlador programável
|
Controlador programável do PLC
|
|
|
Unidade de gravação
|
Aço à borracha, aço ao aço
|
|
|
Rolo de gravação inferior
|
Rolo sentido, rolo de papel, rolo de borracha, rolo de aço
|
|
|
Gravação da borda
|
Aço ao ajuste de aço, independente
|
|
|
Sistema de guiamento automático do rolo enorme
|
Opção
|
|
|
Cortando a unidade
|
Corte pneumático do ponto
|
|
|
Sistema de lubrificação
|
Lubrificação regular das partes fundamentais automáticas
|
|
|
Sistema de condução
|
Sistema de condução da correia de sincronismo
|
|
|
Contando o sistema
|
Pilha alternativa pela pilha
|
|
|
Poder do motor principal
|
Regulador da velocidade da conversão de frequência, 5.5-11 quilowatts
|
|
|
Unidade da sução do vácuo
|
11-32KW
|
|
|
Sistema pneumático
|
Compressor de ar de 3 HP
mini Pa da pressão 5kg/cm2 (fornecido pelo cliente)
|
|
|
Dimensão (L×W×H) (milímetros)
|
6370x (1780-2080) x2130
|
|
|
Peso
|
4500-6500kg
|
|
|
Controlador programável
|
Controlador programável de MITSUBSHI (PLC),
Painel da operação do painel LCD
|
|
|
Poder
|
Regulador da velocidade da conversão de frequência,
Motor eletromagnético do velocidade-regulamento
|
|
|
Sistema de condução
|
Correia de sincronismo, corrente
|
|
|
Unidade de gravação
|
Aço à borracha, aço ao aço
|
|
|
Rolo de gravação inferior
|
Rolo sentido, rolo de papel, rolo de borracha, rolo de aço
|
|
|
Cortando a unidade
|
Corte pneumático do ponto
|
|
|
Gravação da borda
|
Aço ao ajuste de aço, independente
|
|
|
Unidade da sução do vácuo
|
Tipo bomba das raizes de vácuo
|
|
|
Sistema de guiamento automático do rolo enorme
|
Opção
|
1,1 lenço de papel cru:
- Tamanho dos rolos do pai: Ø1200mm*1250mm (diameter*width);
- Caráter do tecido: 35-45gsm, única dobra para molhar para reforçar o papel de polpa de madeira, boa permeabilidade do ar
- Diâmetro de núcleo interno: Ø76mm
1,2. Unidade da alimentação de lenço de papel:
- Um suporte ajustado do papel, correia lisa para o papel de alimentação (pneumático),
- Unidade pneumática da papel-montagem
1,3. Unidade de gravação:
- Um rolo de aço do grupo contra o rolo de aço (o teste padrão conforme a exigência de cliente.)
- Unidade de pressão pneumática
1,4. Unidade de dobramento:
- Unidade giratória do corte da lâmina (a lâmina superior é fixada)
- Função de contagem (ponto da tinta para contar)
- Tipo de dobramento: M-dobra deabsorção
- Tamanho aberto: 240*240±2mm
- Tamanho dobrado: 240*65±2mm*5lanes
- Capacidade: 700 folhas/min*5lanes
- Unidade eletrostática do neutralizador
1,5. Unidade de controlo:
- Inversor para a máquina principal
- A bomba de vácuo de raizes, inclui o dispositivo do silencioso
- Função da emergência, se o tecido é quebrado, parada da máquina
- Fonte de alimentação: 380V, 50Hz, 7.5Kw (máquina principal) 22Kw (bomba de vácuo)
- Ar comprimido: ≥0.55Mpa (fornecido pelo comprador)
Material do papel do processo da máquina da fatura de papel de toalha de mão da dobradura de N à gravação, eliminada e interfold no tipo de “N”. Pode ser desenho contínuo um por um ao usar-se. Os produtos finais são amplamente utilizados nos hotéis, o escritório e a cozinha, etc. para a limpeza das mãos. Saúde e conveniente. Esta máquina pode aplicar-se ao dobramento, cortando, contando junto com o ordem da alta velocidade e da saída.
1. Velocidade da produção: (60-100) m/min x3
2. de aço à unidade de gravação de aço
3. papel quebrado pneumático e separação automática, convenientes vestir o papel.
4. Usando a transmissão síncrono da correia com mais baixo ruído. A relação da transmissão é exata.
5. papel baixo para adotar a escala: 33-45g/m2 (única dobra).
6. Duas camadas com laminação da colagem podem ser pedidas por clientes.
|
Modelo
|
N-2L/3L/4L/5L/6L
|
|
Tamanho dos produto acabados
|
230L*230±2MM
|
|
Largura da matéria prima
|
480mm
|
690mm
|
990mm
|
1150mm
|
|
Diâmetro de núcleo da matéria prima
|
76.2mm
|
|
Velocidade
|
0-100m/min (segundo o modelo de máquina)
|
|
Poder
|
Regulador da velocidade da conversão de frequência
|
|
Controlador programável
|
Controlador do computador do PLC
|
|
Tipo de dobramento
|
Dobra da sução N do vácuo
|
|
Unidade de transmissão
|
Correia de sincronismo
|
|
Contador
|
Tinta marcada
|
|
Unidade de gravação
|
Aço ao aço
|
|
Cortando a unidade
|
Corte pneumático do ponto
|
|
Sistema pneumático
|
3HP ar Compressoor, mini pressão de ar 5kg/cm2pm (fornecedor pelo cliente)
|
|
Poder total
|
11kw
|
15kw
|
15kw
|
22kw
|
|
Dimensão
|
4000* (1700-2500) *1900mm, dependem do tamanho e configuram
|
|
peso
|
2-5 toneladas, dependem do tamanho e configuram
|

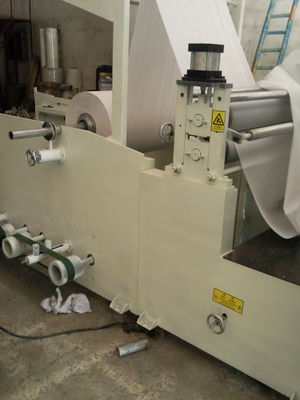

Imagens do detalhe da máquina:
Imagens dos produto acabados:
Máquina de ensaque opcional de toalha de mão:
Velocidade da produção: 6-9 bagss/minuto
Tamanho de embalagem: comprimento 1150 milímetros, largura 70 milímetros
Poder: 200W 380V 50Hz
Dimensões: 1500*850*700mm
