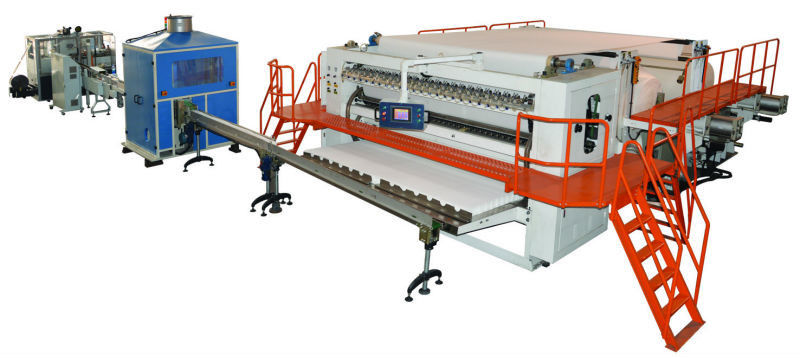

Folhas da máquina 4800 do tecido facial/tecido de alta velocidade de Min For Cube Box Facial
Descrição
A máquina do tecido facial do de alta capacidade para o tecido facial da caixa do cubo é projetada produzir o tecido facial com dobradura de alta velocidade, agradável e operação fácil. Contará
papel automaticamente e saída em ordem. E adotando a faca de gerencio do parafuso para cortar e limpar a absorção
para dobrar-se e o inversor da frequência para ajustar a velocidade para rolar e fixar a tensão diferente do papel cru, adota
controle avançado do programa informático do PLC, com entrada de dados da relação da humano-máquina. Tem a vasta gama de largura da produção para a seleção.
Especificação
| Tamanho do papel terminado |
200×200±2mm (o outro tamanho pode ser especificado) |
| Diâmetro de rolos enormes |
≤Φ1200 (o outro tamanho pode ser especificado) |
| Diâmetro interno do núcleo de papel de rolos enormes |
76.2mm (o outro tamanho pode ser especificado) |
| Velocidade |
60-80M/Min |
| Controlador |
Elétrico-magnético ajuste |
| Equipamentos de gravação |
Aço ao aço |
| Condição de Enbossing |
Rolo de pano de lãs, rolo de lãs, rolo de borracha e rolo de aço |
| Embossment de rolamento lateral |
Aço ao controlador de aço, independente |
| Cortando o sistema |
Ponto-corte pneumático do modo |
| sistema do vácuo |
7.5KW |
| Pressão de sistema pneumático |
> 4kg/cm2 (fornecido por clientes) |
Especificação principal
-
Velocidade: 4800sheets/min
-
Tipo de dobramento: Interfold
-
Gravação da borda
-
Delta do conversor de frequência
-
Motor: Siemens
-
Peças pneumáticas AIRTAC
-
placa da placa da parede da espessura de 20mm para o suporte traseiro
-
placa da placa da parede da espessura de 40mm para a unidade de gravação
-
placa da placa da parede da espessura de 30mm para as peças de dobramento do cilindro
-
Interruptor fotoelétrico (olho de mágica) Omron
As peças elétricas e outras peças marcam
| NÃO |
Nome |
Tipo |
Lugar original |
| 1 |
Motor |
Siemens |
China |
| 2 |
Peças pneumáticas |
Omron |
Alemanha |
| 3 |
Bomba de vácuo |
Longtech |
Taiwai |
| 3 |
Conversor de frequência |
Delta |
Taiwai |
a máquina do tecido facial do Caixa-desenho é cortar uma boa placa do papel dobrada no tipo do processo “V” de papel
equipamento de processamento, maquinaria e mão mecânica usando o princípio ajudado vácuo da dobradura.
1. Fileira do secundário-bocado da contagem automática da saída;
2. Facas da tesoura do parafuso, dobradura do vácuo;
3. A velocidade variável que desenrola, pode ser adaptada para basear ao nível da tensão;
4. Controlado pela programação informática do PLC, pneumática, no papel, fácil de operar;
5. Motor da conversão de frequência para salvar a energia;
6. A largura do produto pode ser ajustada para facilitar introduzir no mercado;
7. O papel de apoio, dispositivo de rolamento de papel da borda do teste padrão, o teste padrão é procura clara, flexível e do mercado. (Teste padrão selecionado pelos convidados)
Descrição do produto
Produto de alta qualidade do papel de máquina do tecido facial que faz a maquinaria
Características:
Tecido facial que faz o fluxo de funcionamento da máquina: Os rolos enormes que foram cortados na largura desejada são cortados pelos cilindros de corte, e interfolded então em folhas retangulares interoverlapped do tecido facial.
Esta máquina adota a movimentação independente do servo motor, e functings de marcação automáticos automáticos do controle de tensão de papel. Ele featurse da dobradura de alta velocidade, agradável e da operação fácil.
aço da ordem 1.Can aos rolos de gravação de borracha, separados pneumaticamente.
cremalheira 2.Wallboard e estabilidade de corrida da máquina e extremamente bom e rápido.
carga do rolo 3.Pneumatic enorme, papel pneumático que conduzem, additionstment stepless da velocidade, e controle de tensão da Web.
4.Equipped com tipo bomba das raizes de vácuo para o corredor estável da máquina.
vária largura dos produtos 5.Make como a exigência.
6.Equipped com a unidade de gravação da borda para manter junto o plise.
a máquina 7.The parará quando o papel quebrado. Evita o desperdício causado por nenhum papel ou por papel quebrado.
a Web 8.The pode ser rosqueada na máquina pelos dois botões do movimento, é mais seguro e mais fácil rosquear a Web.
1. Especificação da máquina da dobradura do tecido facial:
|
Modelo de máquina
|
SYM-190/6L (o outro tamanho a ser especificado)
|
|
Os produto acabados desdobraram o tamanho
|
95x (120-210) x2mm
|
|
Tamanho de dobramento dos produtos
|
190x (120-210) x2mm
|
|
Largura da matéria prima
|
1260mm
|
|
Diâmetro da matéria prima
|
1200mm
|
|
Diâmetro de núcleo da matéria prima
|
76.2mm
|
|
Capacidade de saída (8 horas)
|
2000-3000kg
|
|
Unidade de gravação
|
Aço à borracha
|
|
Gravação da borda
|
Aço à borda de aço que grava, regulamento pneumático independente
|
|
Cortando a unidade
|
Corte pneumático
|
|
Poder servo principal de Moter
|
5.5kw
|
|
Desenrole o poder do motor da frequência
|
1.5kw (2 unidades)
|
|
Sistema do vácuo
|
bomba de vácuo de 18,5 quilowatts (ventilador das raizes de Taiwan)
|
|
Sistema pneumático
|
Compressor de ar 3HP, pressão mínima 5kg/cm2PA (fornecedor pelo usuário)
|
|
Sistema de condução
|
Correia de sincronismo
|
|
Dimensão
|
5870x2800x2207mm
|
|
Peso
|
Aproximadamente 5 toneladas
|
2. Especificação da máquina de corte da serra do log do monocanal:
|
Designação
|
Valores de parâmetro
|
|
O comprimento do nenhuns eliminou o tecido facial
|
mínimo 500mm
|
|
A altura do tecido
|
30~130mm
|
|
Velocidade da máquina
|
20~150cut/min
|
|
Velocidade de funcionamento
|
20~120cut/min
|
|
Diamete exterior da lâmina redonda
|
Φ610mm
|
|
Velocidade superior de corte de papel de faca circular
|
980R/min
|
|
Especificação dos produto acabados
|
70~300mm
|
|
Largura de papel
|
70~110mm
|
|
Comprimento de corte
|
70~300mm
|
|
Comprimento restante
|
20~65mm
|
|
Poder
|
11KW
|
|
Fonte de alimentação
|
380V 50Hz
|
|
Fonte de ar
|
0.5~0.8MPa
|
|
Tamanho da máquina
|
4600*1700*2500mm
|
|
Peso da máquina
|
2300~2600kg
|
|
Freio
|
Ajuste do parâmetro (auto/manual)
|
|
Piso apontando a faca
|
Ajuste do parâmetro (automóvel)
|
|
Faca apontando pneumática
|
Ajuste do parâmetro (auto/manual)
|
|
Ar do sopro
|
sem
|
|
O interruptor de pressão total
|
Valor (não)
|
|
Relação homem-máquina
|
DELTA
|
|
Cambiador de frequência
|
|
|
Movimentação servo
|
DELTA
|
3. Especificação da máquina de embalagem do tecido facial:
1. Adotando a maneira de embalagem envolvendo, dobrando-se e selando com estrutura compacta, faz o olhar do pacote bonito e o selo apertou.
2. controlado pelo regulamento stepless, pelo tela táctil e pelo PLC da velocidade, a exposição na relação da humano-máquina faz a manutenção mais simplesmente.
3. aplicado com o transporte de alimentação dearranjo, é conveniente conectar o transporte com a linha de produção automática, salvar os custos laborais ao máximo.
4. Salvar muito material de embalagem por meio da verificação da fotocélula, servo que seguem, e auto-parada do filme que alimenta sem produto.
5. automatização alta, profissão alta, eficiência elevada e menos problema.
6. Com escala largamente de embalagem do tamanho, os vários tamanhos de embalagem podem rapidamente ser intercambiados.
|
Tamanhos do tecido:
|
L: 150-400mm W: 150-200mm H: 35-150mm
|
|
Velocidade de embalagem:
|
40-70 sacos/minuto
|
|
Suprimento de ar:
|
0.5-0.8MPa
|
|
Peso da máquina:
|
3300kg
|
|
Dimensões exteriores (LxWxH):
|
5885x3560x1925 (milímetro)
|
|
Poder de aquecimento:
|
3.6kw
|
|
Poder do motor:
|
3.6kw
|
|
Tamanho de embalagem:
|
≤230x190x100 (milímetro)
|
|
Ruído de trabalho:
|
≤78dB
|
|
Filme de embalagem:
|
CPP
|
|
Tipo da fonte de alimentação:
|
380V, 50Hz
|
4.Specifications sacos máquina de embalagem de dois das tomadas semi automáticas da multi:
|
Tamanho de embalagem
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Velocidade de embalagem
|
10-20 saco/minuto
|
|
Pressão de gás
|
0.5mpa-0.8mpa
|
|
Tensão & frequência
|
380V, 50Hz, 3Phase
|
|
Poder total
|
0.8kw
|
|
Peso
|
1000kg
|
|
Dimensão total
|
4900x1650x1280mm
|
|
Saco de lenço de papel (uma fileira/duas fileiras)
|
Saco de lenço de papel (uma fileira/duas fileiras)
|

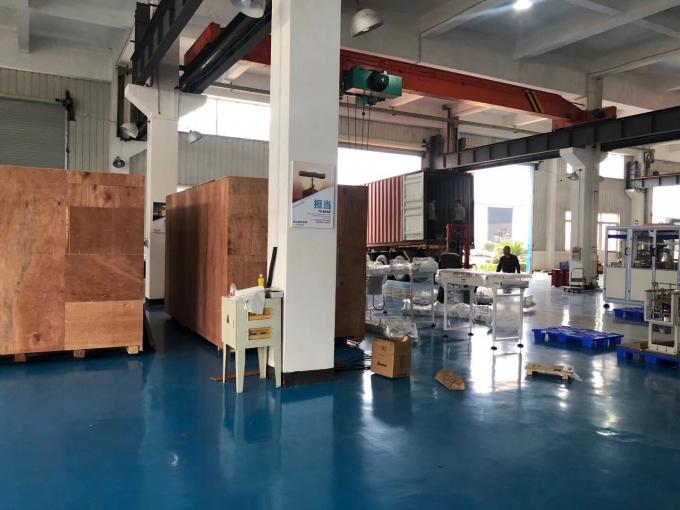

Embalagem & entrega

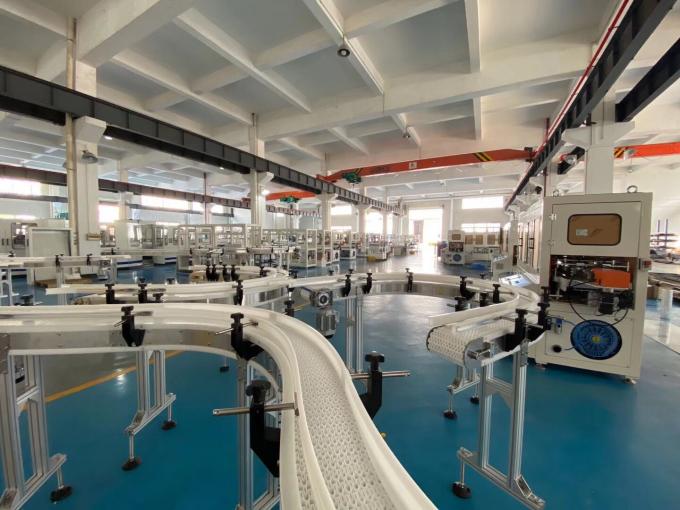

Nossa empresa
