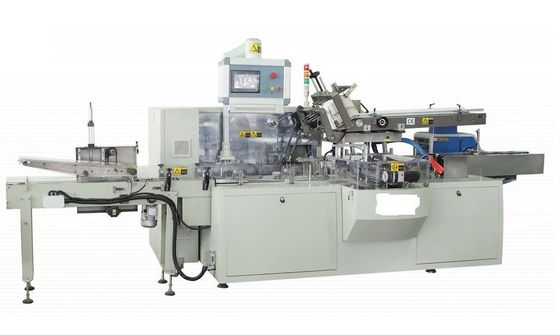

Máquina automática da selagem da máquina de embalagem da caixa do tecido facial para produzir o tecido facial da caixa lisa

Máquina automática da selagem da máquina de embalagem da caixa do tecido facial para produzir o tecido facial da caixa lisa



Aplicações:



A máquina automática da selagem da máquina de embalagem da caixa do tecido facial para produzir o tecido facial da caixa lisa é apropriada para o encaixotamento automático dos guardanapo, de toalhas sanitárias, de almofadas, de tecidos molhados, etc. Nossa máquina passou a certificação do CE. Foi usada por muitas empresas domésticas e internacionais em indústrias como o APP, a multa, o Nepia, o Vinda, o supermercado fino, o TRUECOLOR, o BEIFA, o irmão, o CONTENTE, etc. Igualmente nós podemos fornecer o projeto da personalização para cumprir as exigências de clientes diferentes. Entrementes, nós podemos fornecer recursos e suporte laboral para ajudar o cliente a construir sua fábrica ideal.



Característica da máquina

1, a rendimento elevado. A velocidade estável pode alcançar 80 caixas/minuto.

2, funções completas. A máquina é apropriada para várias aplicações tais como a semi-tampa/tampa, ou a caixa alta do papel e a baixa/baixo papel e a caixa alta.

3, mudança rápida da produção. Toma somente 10-20 minutos para mudar as especificações.

4, operação conveniente. É fácil controlar a alimentação de papel servo e o sistema de controlo do PLC.

5, baixo custo. A máquina importada da colagem com um bocal de 0.3mm é adotada e a colagem-propagação é pequena.



Escala da aplicação:

É apropriado para o encaixotamento automático de tecidos faciais, de tecidos quadrados, de tecidos do bolso, de tecidos etc. do algodão.



Desempenhos e características principais da estrutura:

1. Os formulários de embalagem tais como a alimentação, a abertura da caixa, o encaixotamento, a impressão do no. do grupo, o espalhamento da colagem, a selagem da caixa, etc. automáticos são adotados. Caracterizado pela estrutura compacta e razoável, pela operação simples e pelo ajuste.
2. Motor servo/etapa, tela táctil, sistema de controlo do PLC e exposição da relação homem-máquina para fazer a operação mais clara e conveniente. Com grau alto da automatização, a máquina é mais fácil de usar.
3. O material automático que arranja e que transporta o mecanismo é adotado para facilitar a produção ligada com linha de produção automática, que pode extremamente reduzir custos laborais.
4. O sistema de rastreio de detecção automático do olho fotoelétrico é adotado. Nenhum encaixotamento está feito se o saco está vazio, para salvar materiais de embalagem à extensão máxima.
5. Com escala largamente de embalagem e ajuste conveniente, rapidamente comutar entre vários especificações e tamanhos pode ser realizada.
6. A mudança das especificações não precisa a mudança dos moldes, mas pode ser realizada com o ajuste.
7. A parada automática está disponível quando o encaixotamento material não é no lugar, e o dispositivo de proteção da sobrecarga do motor de comando principal está usado, de modo que a máquina seja mais segura e mais segura.
8. De acordo com exigências de cliente, o tipo revolvendo tampa protetora da segurança é adotado, que é caracterizado pela operação simples e pela aparência bonita.



Parâmetros técnicos principais

Artigos	Parâmetros técnicos
Dimensão de embalagem (milímetros)	Máximo: L240mm×W120mm×H100mm
Dimensão de embalagem (milímetros)	Minuto: L110mm×W110mm×H30mm
Exigência de papel	300-400G/M3
velocidade de embalagem (sacos/minuto)	85pcs/min
Fonte de alimentação da máquina da colagem (quilowatts)	2,32
Fonte de alimentação da máquina de embalagem (quilowatts)	2,74
Totalmente fonte de alimentação (quilowatts)	5,1
Tipo elétrico	3phase 4wire
Ruído da máquina (DB)	≦80
Peso (quilogramas)	3500
Dimensão do esboço (milímetros)	3513×3023×1650
Suprimento de ar (MPA)	0.5-0.8



Configuração de máquina

PLC	Panasonic
Tela táctil	Omron
Conversor de frequência 1.5KW	Panasonic
Conversor de frequência 0.4KW	Panasonic
0.75KW servo	Delta
0.75KW servo	Delta
Codifique o fio 600	Autonics
Mais baixa pressão	Schneider









Tecido facial da caixa da caixa







Escala da aplicação:

É apropriado para o encaixotamento automático do tecido facial, do tecido quadrado, do tecido do bolso, do tecido etc. do algodão.



Cinco inovações da máquina:

1. A rendimento elevado. a velocidade estável pode alcançar 80 caixas/mínimo.

2. Funções completas. A máquina é apropriada para várias aplicações tais como a semi-tampa/tampa, ou a caixa alta do papel e a baixa/baixo papel e a caixa alta.

3. Produção rápida. Toma somente 10-20 minutos para mudar os tamanhos.

4. Operação conveniente. É fácil controlar a alimentação de papel servo e o sistema de controlo do PLC.

5. Baixo custo. Use a máquina da colagem da importação com um bocal de 0.3-0.36mm é adotado e a colagem-propagação é pequena.



Desempenhos e características principais da estrutura:



1. Os formulários de embalagem tais como a alimentação, a abertura da caixa, o encaixotamento, a impressão do no. do grupo, o espalhamento da colagem, a selagem da caixa, etc. automáticos são adotados. Caracterizado pela estrutura compacta e razoável, pela operação simples e pelo ajuste.

2. Motor servo/etapa, tela táctil, sistema de controlo do PLC e exposição da relação homem-máquina para fazer a operação mais clara e conveniente. Com grau alto da automatização, a máquina é mais fácil de usar.

3. O material automático que arranja e que transporta o mecanismo é adotado para facilitar a produção ligada com linha de produção automática, que pode extremamente reduzir custos laborais.

4. O sistema de rastreio de detecção automático do olho fotoelétrico é adotado. Nenhum encaixotamento está feito se o saco está vazio, para salvar materiais de embalagem à extensão máxima.

5. Com escala largamente de embalagem e ajuste conveniente, rapidamente comutar entre vários especificações e tamanhos pode ser realizada.

6. A mudança das especificações não precisa a mudança dos moldes, mas pode ser realizada com o ajuste.

7. A parada automática está disponível quando o encaixotamento material não é no lugar, e o dispositivo de proteção da sobrecarga do motor de comando principal está usado, de modo que a máquina seja mais segura e mais segura.

8. De acordo com exigências de cliente, o tipo revolvendo tampa protetora da segurança é adotado, que é caracterizado pela operação simples e pela aparência bonita.



Parâmetros técnicos do desempenho e lista elétrica:



Artigo/modelo		SYM-100
Qualidade de papel da caixa		300-400g/m3
Especificação de embalagem máxima		L (100-240) mm×H do mm×W (100-120) (20-90) milímetro
Velocidade de embalagem		50-80 caixas/minuto
Poder quente da máquina do derretimento		2.32KW
Poder do motor		2.74KW
Poder total		5.1KW
Tipo da fonte de alimentação		3phase 4wire 380V 50Hz
Ruído da máquina		≤80dB
Suprimento de ar		0.5-0.8 Mpa
Consumo do ar		120-160L/min
Dimensões do esboço	Máquina principal	L3250×W1650×H1800mm
	Transportando o mecanismo	L2000×W660×H1200mm
Peso da máquina		2000Kg



Artigo	Nome	Tipo	País
1	Tela táctil	Omron	Japão
2	PLC	Panasonic	Japão
3	Codificador	Omron	Japão
4	Interruptor da combinação	Schneider	Francês
5	Frequência	Panasonic	Japão
6	interruptor fotoelétrico	DOENTE	Alemanha
7	interruptor de proximidade	Omron	Japão
8	Relé intermediário	Omron	Japão
9	Disjuntor	Schneider	Francês
10	Interruptor do botão	Schneider	Francês
11	Contator da C.A.	Schneider	Francês
12	Interruptor de parada da emergência	Schneider	Francês
13	Fonte de alimentação do interruptor	Delta	Taiwan
14	Interruptor do ar	Schneider	Francês
15	Válvula magnética	JELPC	Alemanha
16	Gerador do vácuo	JELPC	Alemanha
17	Copo do vácuo	AIRBEST	Suíço
18	Retardando os motores	HANXING	China
19	Servo motor	Delta	Taiwan
20	Motor do transporte	SUPERMERCADO FINO	China
21	Correia de sincronismo	SONTIAN	Japão
22	Correia de sincronismo	EHRE	Alemanha
23	Máquina da colagem	Nordson	América



(Esta lista é para a referência somente, na produção real lá pode ser alguma diferença com esta lista)
