rolo de toalete de 380V 50Hz 3PH único que faz a máquina

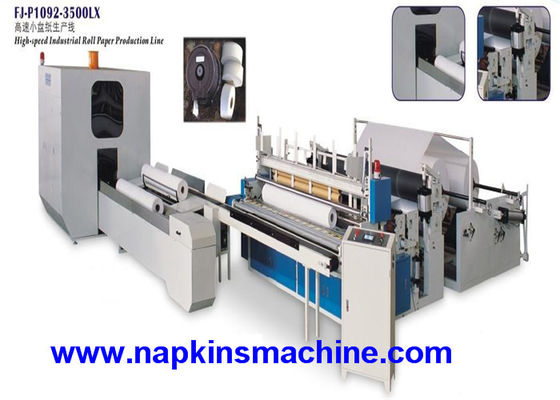

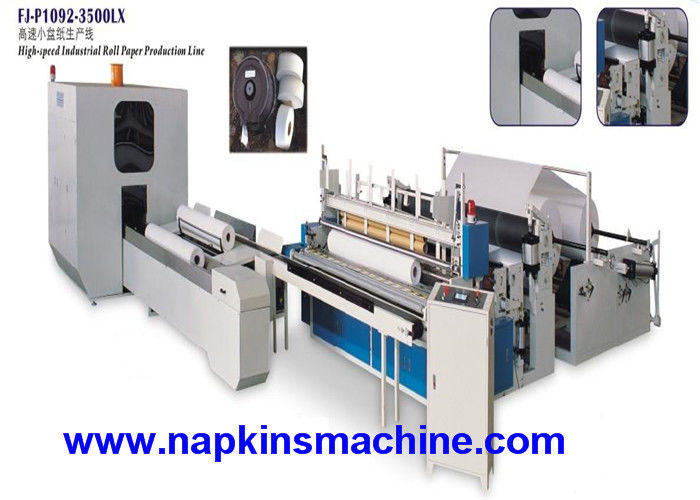

Único rolo do papel higiênico do rolo que faz a linha de produção 380V da máquina 50Hz, PH 3





Descrição



O único rolo do lenço de papel de toalete do rolo que faz a linha de produção da máquina consiste em um grupo de rebobinar e de perfurar a máquina de papel higiênico (ou pode se equipar com o rebobinamento de alta velocidade e a máquina de papel perfurada) (do papel higiênico e da toalha pode ser 2 ou 3 grupos de acordo com a exigência), em 1 grupo de máquina automática da serra do log, e em 1 grupo de máquina de embalagem automática do papel higiênico para Rolls múltiplo e para transportar correias.



Parâmetro





Primeira parte



Máquina de Rewinder



Parâmetro técnico principal
Fonte elétrica	380V, 50Hz, PH 3
Diâmetro terminado do rolo	90-150mm
Diâmetro de núcleo terminado do rolo	Φ 48 milímetros
Diâmetro da matéria prima	≤Φ 1100 milímetro (outros tamanhos podem ser personalizados)
Diâmetro de núcleo da matéria prima	3" (76,2 milímetros) (outros tamanhos estão disponíveis)
Largura da matéria prima	1750mm, somente para produzir o rolo do papel da cozinha
G/M do papel cru	19-25g
Perfurando o passo	105~160mm
Velocidade	120-150 medidores/minuto
Ajuste do parâmetro	Painel da operação do painel LCD do botão do toque
Controlador de programa	Controlador programável (PLC)
Condução do mecanismo	movimentação de correia síncrono
Rolo de gravação	Rolo de gravação do poliuretano
Tipo de gravação	Ponto a ponto
Unidade da cor	Sem impressão a cores
Unidade da laminação	Com laminação
acumulador	Um grupo
	prateleiras de 40 partes qual pode ser loja 20 partes de rolo terminado
Suporte de papel do desenrolamento	2
Poder	Controle de velocidade variável da frequência, 32KW
Tamanho da máquina	9500×3100×2200mm (L×W×H)
Peso	12000kg



Segunda parte



Cremalheira de papel do armazenamento



comprimento de rolo do toalete	1800mm (outras especificações precisam a feito-à-medida)
diâmetro do rolo de toalete	Φ95mm~Φ140mm
Quantidade do papel da loja	150~160 rolos
Velocidade da loja	25 rolos/minuto
Quantidade do papel da loja	40 opcionais ao rolo 400 de papel (as especificações precisam de ser feito-à-medida)
Tamanho da máquina	4000*3000*5500mm (Especificações de acordo com o tamanho real)
PLC	PLC (delta)



Terceira parte



Máquina da serra do log





Comprimento do rolo de toalete	1750mm (outras especificações precisam a feito-à-medida)
diâmetro do rolo de toalete	Φ105~φ115mm (outras especificações precisam a feito-à-medida)
velocidade de projeto	120 corte /min
velocidade estável	100 corte /min
Apontar o sistema	O intervalo de tempo pneumático, moendo é ajustável
Sistema de condução	Servos motores do delta
poder	11KW
tamanho da máquina	6500*2500*2000mm (Outras especificações de acordo com o tamanho real)
tamanho da lâmina	φ610*4.7 (milímetro)
tensão	380V 50HZ
peso da máquina	4.5T



Quarta parte



Máquina de Rolls/embalagem do bloco



poder	220V 50HZ
O poder principal do circuito	0.74KW
O selo de selagem que corta o transformador de poder	0.45KW
poder total	1.19KW
pressão de ar	0,4---0.5MPA





Característica



1 a máquina com carga automática e substituição do núcleo. Os logs são eliminados automaticamente em seguida



o enrolamento de terminação, e começa então enrolar outra vez. Os núcleos podem ser ajustados a todo o tamanho dos núcleos dentro



um minuto. Após terminado enrolar o rolo eliminado automaticamente. É adotar o empurrador do braço do machanism



para empurrar para fora o rolo. O diâmetro mínimo do rolo terminado é 60mm.

Aparamento 2 automático, colando e selando: substituiu a selagem tradicional dos rolos com



aparamento e selagem populares internacionais, que podem ter as caudas de 10~18mm a facilitar para começar retirar



o papel. Ao mesmo tempo,



pode extremamente reduzir o desperdício do papel, assim para reduzir os custos de gastos de fabricação.

Tecnologia avançada do controle programável do PLC 3: os perfis de enrolamento podem estar apertados no início



do enrolamento, e então de conseguir frouxamente, evitar os problemas que os núcleos estão fracos dos rolos em seguida



armazenamento dos muitos tempos.

A detecção 4 automática de ruptura do papel e o papel envolvem acima: para garantir o de alta qualidade do terminado



evenin dos rolos a operação de alta velocidade.

O sistema do rebobinamento de 5 Coreless mudou o mathod tradicional para remover o núcleo para fazer com qualidade



rolo coreless contínuo. Reduzindo a mão de obra. Com a faca screwy da perfuração da elevada precisão.



6 com as 4 lâminas da perfuração para fazer claramente a perfuração. O passo de perfuração controlou perto



caixa de engrenagens. Três backstands, carga pneumática do rolo enorme, e desenrolamento pneumaticamente largo do papel da correia



condução, e unidade de controle individual da tensão da Web para cada rolo enorme.

unidade 7 de gravação ponto a ponto: o papel é gravado em ambos os lados e sente mais macio. Faz



gravando mais esclarecedor



e melhor. Os rolos terminados comparados aos mesmos rolos do diâmetro com menos papel. A Web pode ser



rosqueado na máquina pelos dois botões do movimento. É mais segurança e mais fácil alimentar a Web.
