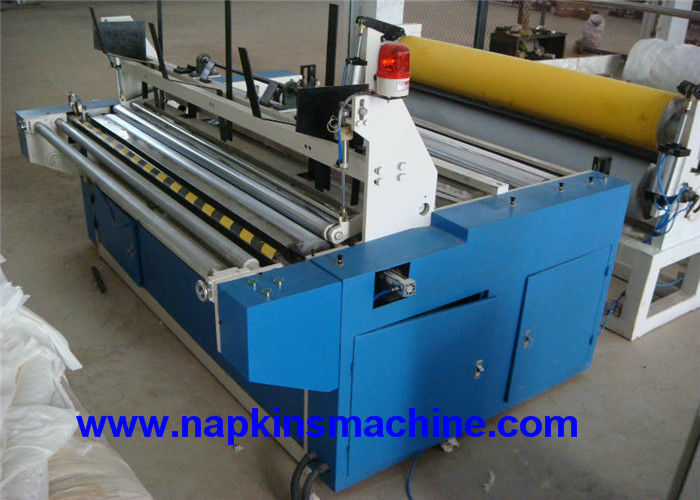

rolo de toalete laminado controle do PLC de 1200mm que faz a máquina

Máquina pequena laminada 1200mm da fatura de papel higiênico com controle de programação do Plc





Descrição



O ponto de gravação do rolo automático completo do tecido de toalete para aninhar a máquina da laminação converte o rolo enorme no rolle pequeno do toalete. Adota o sistema de programação informática avançado do PLC, velocidade para ajustar pelo inversor, travagem eletrônica, painel da operação de HMI. E não é nenhuma dúvida para que esta máquina obtenha a patente do estado com todas as configurações excelentes e práticas instaladas nesta máquina.





Parâmetro



Tipo da máquina	1092	1575	1760	2200	2500	2800	3000	3200
Largura máxima do papel cru	1300mm	1800mm	2000mm	2200mm	2500mm	2800mm	3000mm	3200mm
Diâmetro exterior do papel cru	1200mm (o outro tamanho a ser especificado)
Suporte de papel do desenrolamento	1-3 camada (o Qty. dos rolos de papel crus a ser especificados) (para ser pedido)
Diâmetro interno do núcleo de papel cru	3" (76.2mm) (o outro tamanho a ser especificado)
Ajuste do parâmetro	Relação da operação de HMI/tela tocada
Controle de programação	PLC
Travagem	Controle de pressão eletrônico de /Air
Velocidade da máquina	0-200m/min
Velocidade de funcionamento	0-180m/min
Diâmetro exterior do produto acabado	90-135mm (o outro tamanho a ser especificado)
Diâmetro interno do núcleo do produto acabado	25-50mm
Controle do Diâmetro Terminação exterior	/pneumatic eletrônico
Perfuração	4 partes de lâminas macias do batente, tamanho são 108±2mm (o outro tamanho a ser especificado)
Perfurando o tamanho	Seja ajustável
Sistema pneumático	O compressor de ar 3HP, com a pressão mínima é 5kg/cm2pa (fornecido pelo usuário)
Tensão do controle	VoltageDC24V estável
Estrutura mecânica	Tipo da placa de parede
Transmissão mecânica	Caixa de engrenagens de Stepless
Método da transmissão	Corrente de relação
Poder	regulamento variável da velocidade da frequência 5.5-22kw
Controle da perfuração	Pneumático
Função adicional (para ser pedido)
Gravação	Única gravação, gravação dobro, de aço à gravação de aço, gravação pneumática
Borda – gravando	Dispositivo de gravação da borda pneumática especial
Colagem	Toalha de cozinha: colagem ponto a ponto/ponto a tomar partido colando
Sistema de colagem decorativo	O teste padrão é conforme o projeto de gravação





Característica



1. A tecnologia avançada da programação informática do PLC é aplicada à máquina automática completa do rebobinamento do papel higiênico. Os perfis de enrolamento podem estar apertados no início do enrolamento, e então de conseguir frouxamente, evitar os problemas que os núcleos estão fracos dos rolos após o armazenamento dos muitos tempos.

2. É equipado com o controle de frequência, o freio eletrônico (EABS), e o sistema da operação da relação do tela táctil. A aparagem automática, a colagem, a selagem, a perfuração, o automóvel alimentando, removendo o eixo e squashing são integrados em um. Assegurando o mais baixo consumo quando o papel de rolo for alimentação na máquina faixa-vendo. Assim os produtos são do nível superior e da eficiência elevada.

3. É equipado com o sistema coreless do rebobinamento, reduzindo os custos laborais, fazendo produtos mais bonitos.

4. Com a faca screwy da perfuração da elevada precisão. Com as 4 lâminas da perfuração para fazer a definição de baixo nível de ruído e alta ao perfurar. O passo de perfuração é controlado pela caixa de engrenagens.

5. Detecção automática de ruptura do papel e para envolver acima, para garantir o de alta qualidade dos rolos terminados mesmo na operação de alta velocidade.

6. O sistema do rebobinamento de Coreless mudou o método tradicional para remover o núcleo para fazer o rolo coreless contínuo de alta qualidade. Reduzindo a mão de obra.

7. Com suporte horizontal do desenrolamento da três-camada, sistema de alimentação pneumático. Cada rolo do papel cru tem sua unidade de controle individual para o dispositivo de ajuste da tensão.

8. A Web pode ser rosqueada na máquina pelos dois botões do movimento, é mais seguro e mais fácil alimentar a Web.



Exigência técnica



Papel cru



(1) tamanho:  Diameter≤1100mm, (Diameter*Width de papel cru);

(3) diâmetro interno:  76.2mm

parte dealimentação



(1) três camadas e correias para entregar o papel e controlado pela bomba;

(2) três partes da linha central original com braçadeira de tensão (núcleo do papel de 3 polegadas e luva do eixo); Tamanho ajustável;

(3) dispositivo de papel de carregamento pneumático

(4) ajuste manual de papel cru



Dispositivo coreless automático

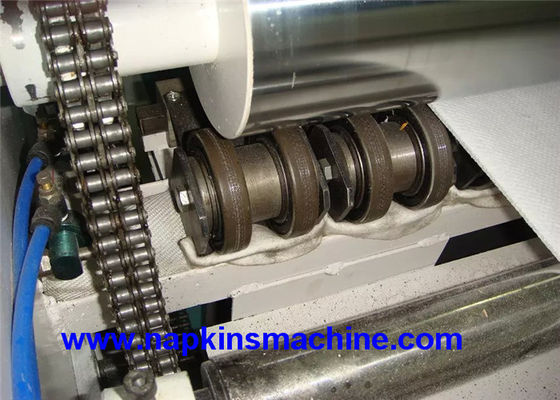

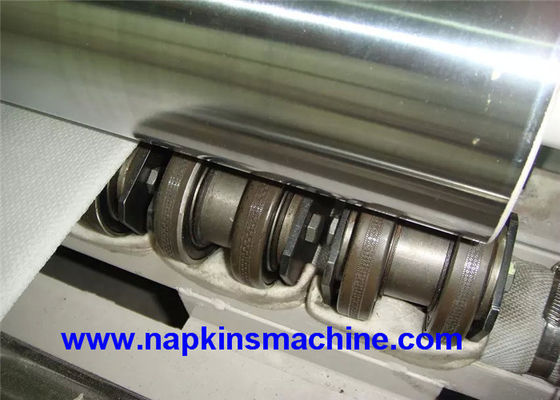

Parte de gravação



(1) um ajustou-se de aço à unidade de gravação de borracha (teste padrão de gravação oferecido pelo comprador)



Peça do rebobinamento



(1) diâmetro interno ajustável soou:  15mm-60mm

diâmetro (de 2) dos produto acabados:  90-130 milímetros

(3) automáticos completos ajustam o tamanho da perfuração do rebobinamento

(4) usando o tipo de papel principal superior produto acabados do rebobinamento e botão do movimento para conduzir o papel cru

(5) usando a tecnologia avançada internacional da programação informática do PLC, o regulamento variável da velocidade da frequência e a relação de HMI

(6) selagem:  aparagem automática, esparadrapo, selando



Peça de controle



(1) dispositivo da emergência;

tensão (de 2): Motor principal 7.5KW de AC380V 50HZ,

a pressão de ar (de 3) exigiu menos de 0,5 MPA (fornecidos pelo usuário)

(4) dispositivo de regulamento da velocidade eletromagnética





As peças elétricas e outras peças marcam



NÃO	Nome	Tipo	Lugar original
1	Painel da frequência	Siemens	Alemanha
2	Motor	Siemens	Alemanha
3	Peças pneumáticas	Schneider	Alemanha
4	Rolamento da faca	NSK	Japão
5	Aço	SKD	Japão
6	Tela táctil	Delta	Taiwan
