rolo de toalete 22KW horizontal da largura de 2800mm que faz a máquina

Rolo horizontal do papel higiênico do rolo enorme que faz controle elétrico/pneumático da máquina,





Descrição

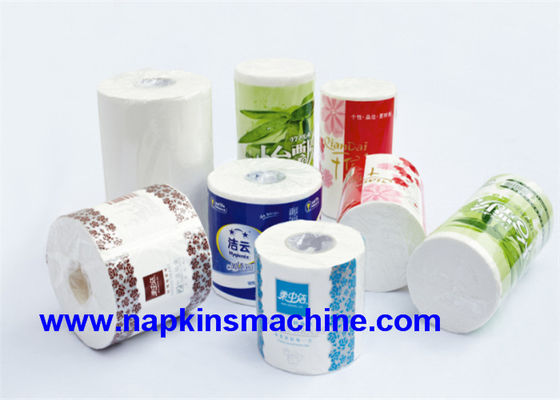

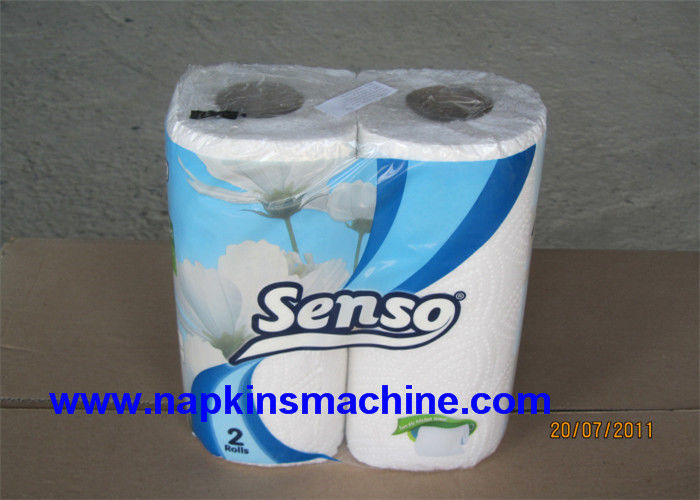

A perfuração de gravação automática do rolo de toalete e da toalha de cozinha fazendo a máquina é perfurar e cortar o papel cru em vários tamanhos de acordo com pedido. O produto acabado é puro, na boa ordem e com tensão da igualdade. Tem a característica da operação compacta da estrutura, a fácil e a estável, menos consumo de eletricidade e cobre uma área pequena do ² de 8,4 m. A velocidade a mais alta da produção é 120-160m/min. Este equipamento é ajustável encontrar o produto acabado pedido. Este modelo é o equipamento ideal para a fábrica da fatura de papel e a fábrica de processamento de papel.

Este equipamento pode processar um papel cru de 1.2m, de 1.75m, de 1.95m, de 2.15m, de 2.35m, de 2.55m, de 2.75m etc. na largura. Há dois tipos deste modelo: um é tipo ordinário, usou uma unidade gravada para o papel de 2 dobras, e o outro é tipo do ponto-por-ponto, ele usou unidades gravadas respectally para cada um.

Esta máquina é consistir no suporte da matéria prima, unidade de transtorte de papel, unidade de gravação, perfurando a unidade, unidade do rolamento, controle da eletricidade e cortando o sistema. O processo de produção é: — gravação do → — →perforating-→furl-→slitting de desenrolamento.

.



Parâmetro



Modelo	1092/1575/1760/2200/2500/2900
Largura máxima   do papel cru	1350/1750/2000/2150/2400/2800 de milímetro,   outros tamanhos a ser especificados
Diâmetro exterior máximo   do papel cru	1100mm, outros tamanhos a ser especificados
Diâmetro interno   do núcleo de papel cru	3", 76 milímetros, outros tamanhos a ser especificados
Diâmetro exterior do produto acabado	90-135mm, outros tamanhos a ser especificados
Controle do diâmetro do produto	elétrico/pneumático
Velocidade	0~200m/min
Velocidade de operação	180m/min
Poder	velocidade variável da frequência 5.5~22kw   regulamento
Ajuste do parâmetro	HMI (pode ser equipado com o tela táctil painel da operação)
Controle do procedimento	PLC
Freio	controle electric&pneumatic
Sistema pneumático	Compressor de ar 3HP, que a pressão mínima é 5kg/cm2pa (fornecido pelo usuário)
Perfurando a lâmina	4 lâminas espirais dos PCes
Perfurando o tamanho	108mm (+-2mm)
Dimensão e peso	depende do modelo e da configuração
*Options
perfuração *Adjustable Tamanho	4 lâminas: 90-140mm     2 lâminas: 200-350mm   1 lâmina: 200-500mm (+-3mm) , para ser especificado
*Backstand	1~3 exercem (dobras), para ser especificados
*Embossing	única gravação, gravação do dobro, de aço   a de aço (ponto a ponto/corpo convexo a aplanar),   aço ao felted, de aço para forrar de lã, de aço   a de borracha, pneumático, para ser especificado
*Edge-embossing	pneumático independente, de aço ao aço, para ser   especificado





Características principais





1. Tipo horizontal suportes do desenrolamento: a correia larga pneumática para alimentar o papel, cada rolo enorme tem

ajustador de tensão independente e dispositivo de ajuste de direitas.



2. Pneumático levantar a função do rolo enorme ilumina extremamente a intensidade do trabalho dos trabalhadores.



3. A auto função da máquina da parada quando o material é usado acima minimizará o desperdício de matéria prima.



4. Continue que adiciona o dispositivo de alarme do núcleo do rolo.



tecnologia 5.Rewinding: Os produto acabados mais cedo do afrouxamento mais tarde ao aperto ao rebobinar, que resolveu o problema do fenômeno da separação entre o papel de rolo e o núcleo do rolo do produto acabado após o armazenamento dos muitos tempos.



6. O rebobinamento de alta velocidade pode alcançar a velocidade de 180-200m/min, de que é dizer, ele pode eliminar o log após o rebobinamento em 8-12 segundos. (perfurar a distância é 110mm, o grupo como 200, ele do número da folha está completa o processo do rebobinamento em 14 segundos).



7. Auto aparamento da borda, colagem que pulveriza e que sela synchronously em uma vez.



8. Use a maneira derosqueamento a enrolar o produto acabado. Adota botão movimentando-se dianteiro e traseiro para guiar o papel





9. O Embossment dobro, compara com o único embossment, este tipo pode fazer o papel

mais macios, ambos os lados dos produto acabados têm o mesmo efeito, e ao fazer

o produto com o mesmo diâmetro, o peso pode reduzir-se perto sobre 15%.



10. Sistema da laminação da colagem:





: Quando o produto kithchen rolos de toalha: colagem na cara convexa do tecido gravado, e para colar junto as duas dobras do tecido.



B: Quando os rolos coloridos do produto, para aplicar uma colagem colorida entre duas e três dobras dos tecidos, para fazer à mostra da superfície do tecido vários tipos dos testes padrões coloridos (o teste padrão conforme o teste padrão do embosser), e ao tecido colarão junto sem para destruir o softness do tecido.



C, a laminação da colagem tinha equipado dois grupos grandes que gravam unidades





Exigência técnica



Papel cru



(1) tamanho:  Diameter≤1100mm, (Diameter*Width de papel cru);

(3) diâmetro interno:  76.2mm

parte dealimentação



(1) três camadas e correias para entregar o papel e controlado pela bomba;

(2) três partes da linha central original com braçadeira de tensão (núcleo do papel de 3 polegadas e luva do eixo); Tamanho ajustável;

(3) dispositivo de papel de carregamento pneumático

(4) ajuste manual de papel cru



Dispositivo coreless automático





Parte de gravação



(1) um aço ajustado à unidade de gravação de borracha (teste padrão de gravação oferecido pelo comprador)



Peça do rebobinamento



(1) o diâmetro interno ajustável soou:  15mm-60mm

(2) diâmetro dos produto acabados:  90-130 milímetros

(3) automáticos completos ajustam o tamanho da perfuração do rebobinamento

(4) usando o tipo de papel principal superior produto acabados do rebobinamento e botão do movimento para conduzir o papel cru

(5) usando a tecnologia avançada internacional da programação informática do PLC, o regulamento variável da velocidade da frequência e a relação de HMI

(6) selagem:  aparagem automática, esparadrapo, selando



Peça de controle



(1) dispositivo da emergência;

(2) tensão: Motor principal 7.5KW de AC380V 50HZ,

a pressão de ar (de 3) exigiu menos de 0,5 MPA (fornecidos pelo usuário)

(4) dispositivo de regulamento da velocidade eletromagnética
